Il Canchecked MFD32 GEN 2 è in grado di leggere e visualizzare simultaneamente fino a 128 valori.
Compatibile con tutte le centraline basate su CAN-bus o OBD2* e utilizzabile anche come dispositivo autonomo.
Nota: i protocolli OBD2 funzionano solo a partire dall'anno modello 2008. I veicoli più vecchi utilizzano invece il bus CAN!
La nuovissima seconda generazione (GEN 2) di display CANchecked offre
- Grafica migliorata con un anti-aliasing più efficace.
- Scorri invece di toccare
- I widget possono essere configurati con maggiore precisione.
- Nuove funzionalità per i popup di avviso
Cos'è CANchecked? I display, i dispositivi di misurazione, il software e i sensori CANchecked consentono la rappresentazione visiva di dati importanti del motore, come la temperatura dell'olio, la pressione di sovralimentazione, la temperatura dei gas di scarico, ecc. Ciò può essere fatto tramite bus CAN (a seconda dei valori della centralina) o tramite sensori analogici aggiuntivi. Inoltre, funzioni come il controllo Haldex per GEN 1 e GEN 2 possono essere acquisite separatamente tramite licenze.
Caratteristiche principali:
- Controllo Haldex per sistemi Haldex GEN1 e GEN2
- Display touchscreen capacitivo da 3,2 pollici
- Funzione luce di cambio integrata
- Collegamento diretto del sensore di etanolo al display
- Connessione tramite bus CAN e interfaccia seriale
- I valori del bus CAN possono essere visualizzati
- 2 ingressi digitali e 4 analogici per sensori 0-5V (ad es. pressione olio, pressione carburante, temperatura gas di scarico (con convertitore di tipo K) e pressione di sovralimentazione)
- Memoria su scheda SD da 8 GB
- Fino a 10 pagine liberamente configurabili
- Commutazione bus CAN
- Registrazione dati

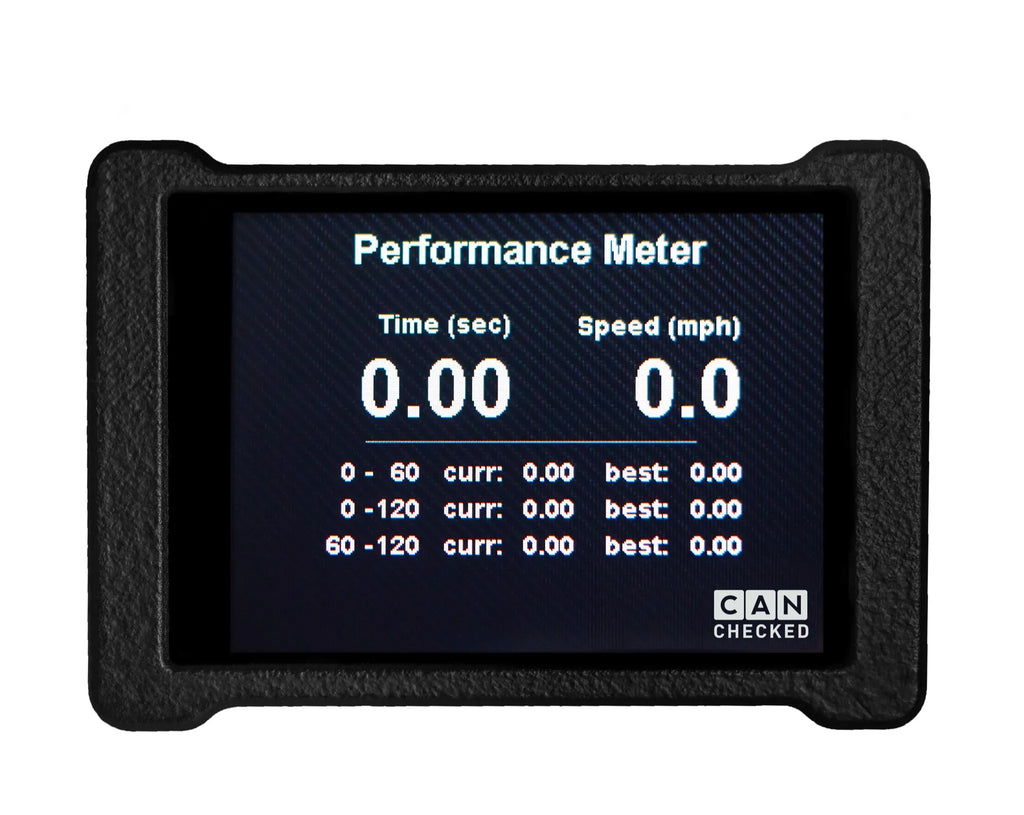

- Misuratore prestazioni (misura i tempi, ad es. 100-200 km/h)
- Valori di avviso minimi e massimi individuali
- Funzione popup quando i valori vengono superati o scendono al di sotto
- Luminosità dello schermo regolabile
- 10 pagine liberamente configurabili
- Fino a 17 widget per pagina
- 10 widget diversi (numero digitale, grafico a barre, RPM, puntatore singolo, registro, interruttore tabella, immagine (da scheda SD), numero, display circolare, Haldex)
- Widget tramite trascinamento e Trascinabile, spostabile e ridimensionabile
– possibilità di regolazione del colore a seconda dei widget.
In alternativa, il configuratore online (DSS - Display Software) è disponibile sul sito web CANchecked. Qui è possibile creare le viste in anticipo e poi copiarle sulla scheda SD utilizzando la funzione di esportazione.
Monitor delle prestazioni

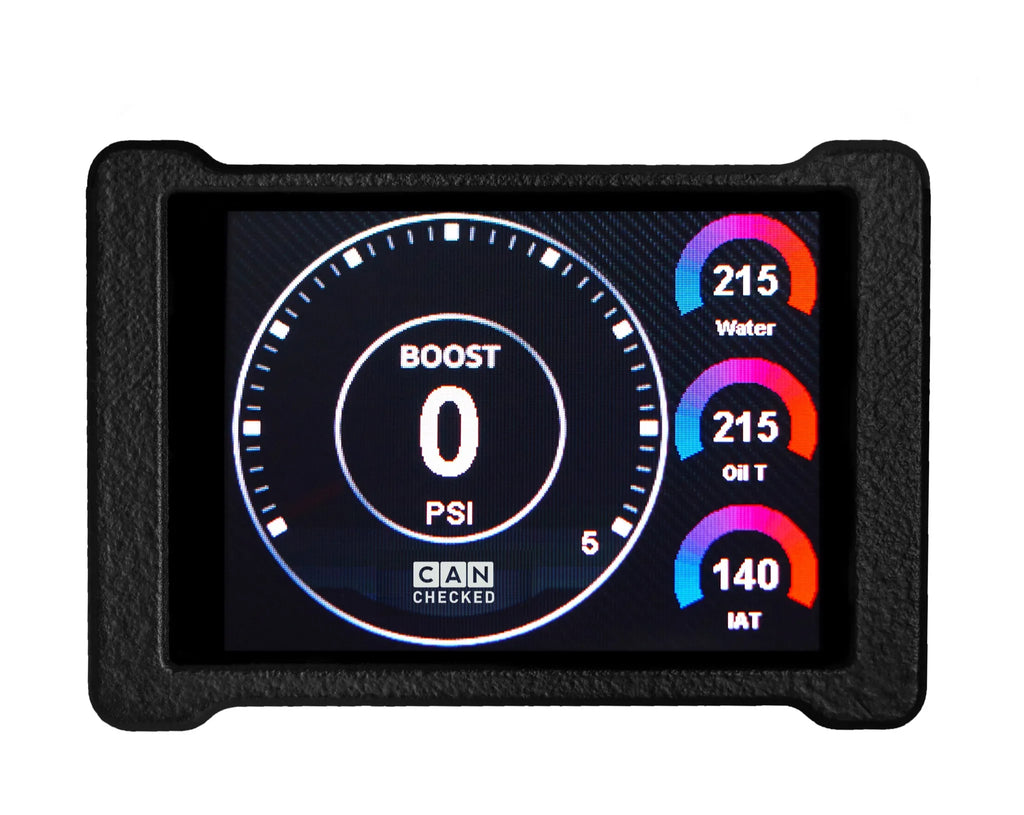

- L'integrazione CAN ad alta velocità consente di accedere a un massimo di 128 sensori del veicolo e di visualizzarne i dati in tempo reale. Il touchscreen da 2,8"/3,2" permette di sostituire rapidamente i sensori, mentre il software DSS consente di impostare zone personalizzate e messaggi di avviso.
Funzione diagnostica
Scorri verso il basso da qualsiasi pagina per diagnosticare immediatamente la memoria guasti. CANchecked è in grado di leggere, diagnosticare e cancellare i codici di errore per motore, ABS, trasmissione, ESP, TPMS e altri sistemi.

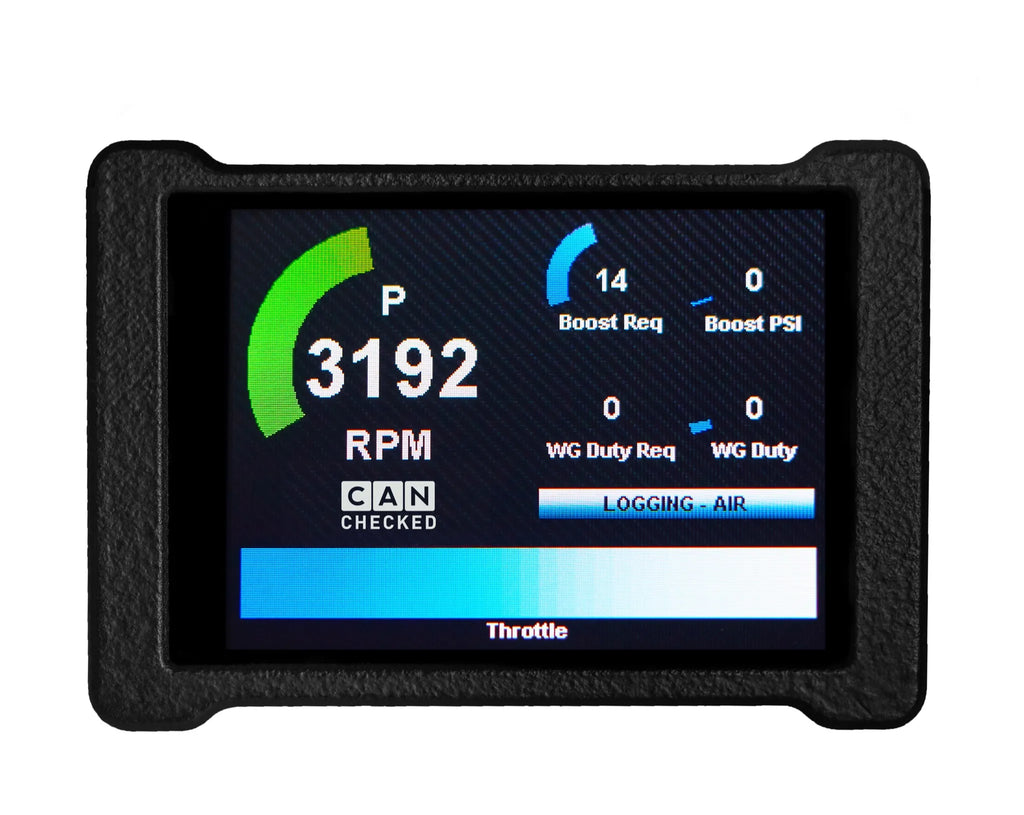

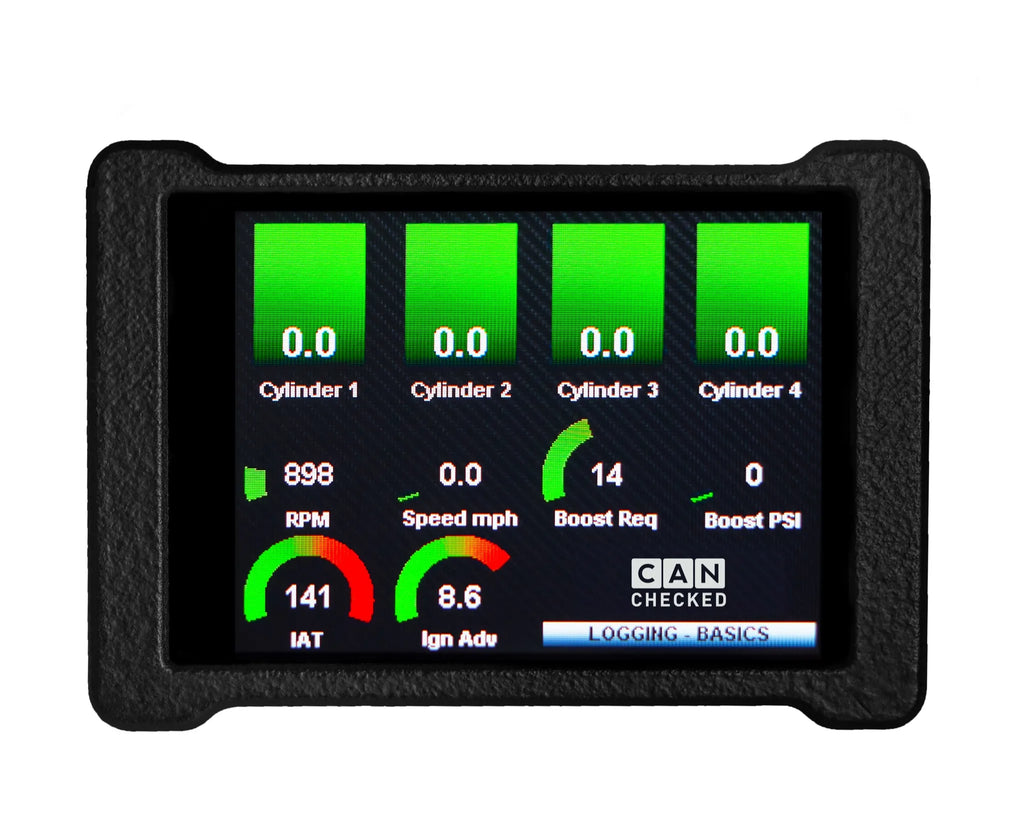

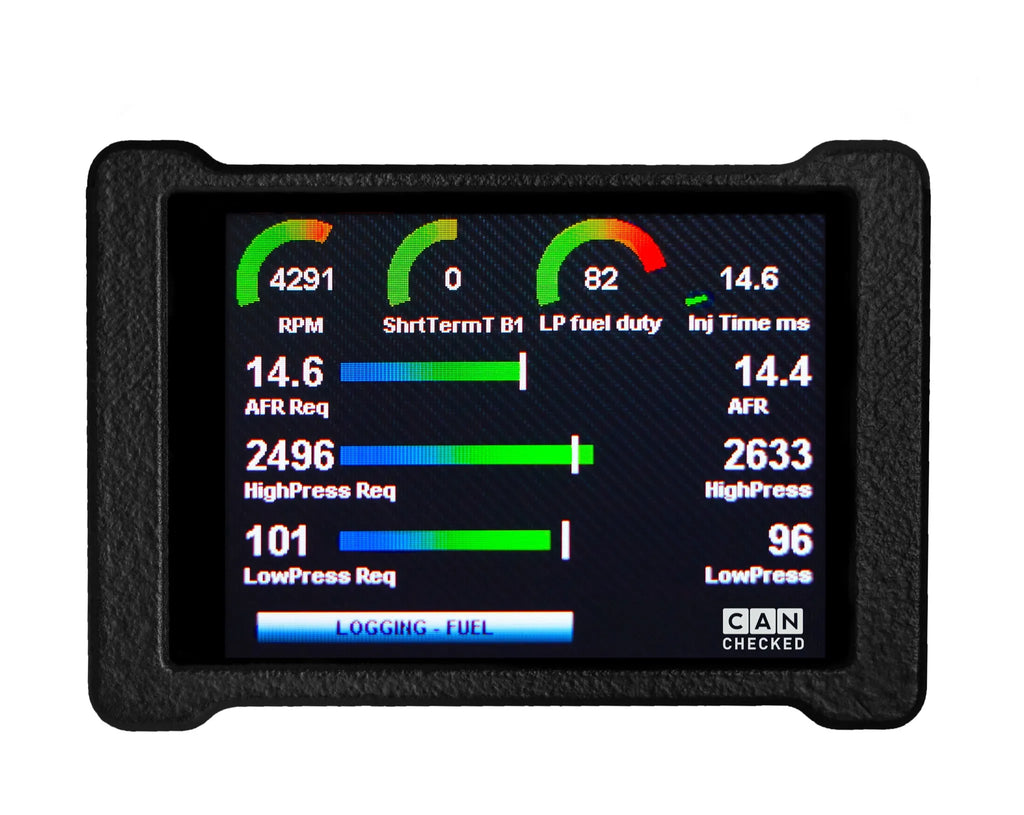

Registrazione dei dati
- Accesso facilitato al registro quando necessario e memorizzazione sulla scheda SD interna.
- Sono disponibili quattro diversi metodi di registrazione:
- 1. USB: Registra tutti i dati del sensore in tempo reale tramite USB
- 2. Scheda SD: tutti i dati dei sensori vengono registrati sulla scheda SD.
- 3. Debug: tutti i dati del bus CAN vengono registrati tramite USB.
- 4. sDbg: tutti i dati del bus CAN vengono salvati sulla scheda SD (registratore di bus CAN)
Il visualizzatore di log è disponibile online per l'analisi dei log. È sufficiente caricare il file di log e utilizzare l'interfaccia intuitiva.Installazione Plug & Play

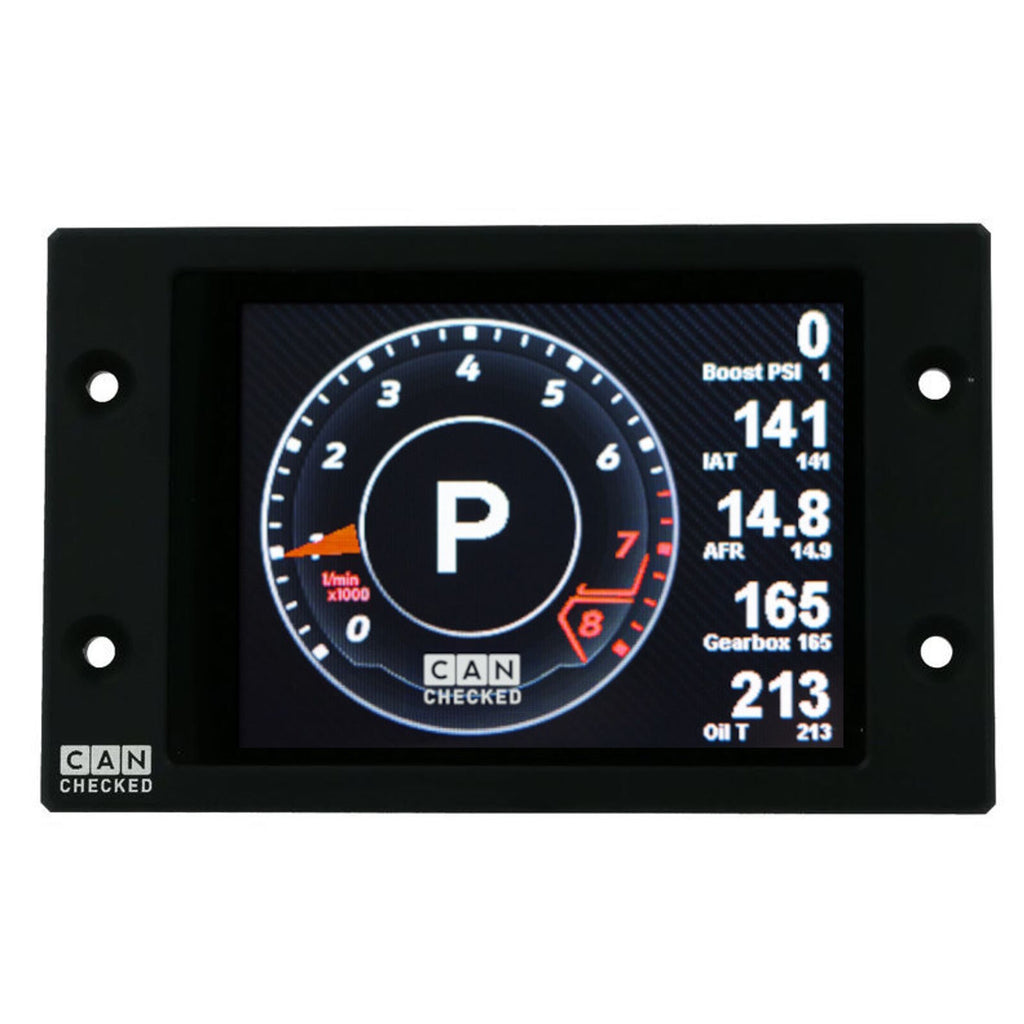

- Oltre alle versioni universali, CANchecked offre anche display con telai di montaggio specifici per ogni veicolo. Questi sono realizzati con precisione e si integrano perfettamente negli interni del veicolo senza interferire con il funzionamento del sistema di ventilazione.
Funzionalità espandibile
- Centralina Haldex per sistemi VAG Haldex di prima e seconda generazione (*si prega di consultare le istruzioni di installazione di Haldex CANchecked prima dell'acquisto!)
- Quattro ingressi analogici e due digitali consentono il monitoraggio di sensori e dispositivi di altri produttori. Le future licenze, attualmente in fase di sviluppo, permetteranno l'integrazione di sistemi di iniezione acqua-metanolo e sistemi di alimentazione a etanolo.
Schermi personalizzabili
- CANchecked include sei dashboard preinstallate. È possibile personalizzare un totale di dieci pagine di visualizzazione utilizzando il software incluso e la libreria di widget.
I tuoi dati, proprio come li desideri!
- CANchecked può visualizzare fino a dieci pagine e ha accesso a un massimo di 128 sensori del veicolo (solo per veicoli OBD 2 con il cablaggio CANchecked OBD 2 opzionale). Utilizza il touchscreen per navigare tra le pagine e selezionare il sensore che desideri visualizzare. Hai bisogno di ulteriori opzioni di personalizzazione? Puoi personalizzare le visualizzazioni modificando grafici, sensori e widget utilizzando il software DSS incluso. Abbiamo precaricato alcuni esempi sul display CANchecked per aiutarti a iniziare.
Accessori opzionali CANchecked:
- Display specifici per veicolo con telaio di montaggio e set di cavi abbinato
- Una vasta gamma di sensori, come quelli per la temperatura dell'olio e dell'acqua, la pressione di sovralimentazione, la pressione dell'olio e del carburante, ecc...
- *Previsto per la GEN 2: controllo Haldex (attualmente solo per la prima generazione di Haldex, ad esempio Golf IV 4-Motion, Audi S3 (8L))
- Adattatore seriale (VEMS + Ecumaster senza CAN)
- Sono disponibili ulteriori integrazioni specifiche per i veicoli.
Unità di controllo e valori supportati:
Il display CANchecked consente la visualizzazione di un massimo di 128 segnali di sensore su un massimo di dieci pagine, a condizione che l'unità di controllo supporti la trasmissione dati e i protocolli corrispondenti. La navigazione avviene tramite touchscreen e il software DSS consente la personalizzazione individuale dei display. Sono già installati layout preconfigurati per facilitare l'avvio.
Note importanti:
- Compatibilità OBD2: i veicoli prodotti prima del 2008 generalmente non supportano la lettura dei dati tramite OBD. Tuttavia, esistono soluzioni specifiche per alcuni modelli: si prega di contattare l'assistenza.
- Disponibilità di sensori e dati: Non tutti i veicoli possono visualizzare tutti i dati. I valori disponibili dipendono dalla comunicazione con la centralina e dai sensori installati.
- Centraline supportate: sono supportate tutte le centraline dotate di interfaccia CAN bus o seriale documentata. Quest'ultima richiede un adattatore seriale opzionale.
- Adattamento dei dati: sono i produttori stessi a determinare quali valori vengono trasmessi tramite l'interfaccia. Un file dbc può essere convertito nel formato .tri richiesto utilizzando un convertitore DBC.
Le seguenti centraline sono già state implementate:
- Megasquirt 2 e 3
- k-data KDFI
- UMC1/UMC2
- EFIgnition
- Microsquirt
- EcuMaster EMU (classico con adattatore CAN bus: EMU Black)
- protocollo generico AIM
- LinkECU
- Haltech v2
- MME ECU481 con CAN bus
- SCS Delta GDI4 e Delta
- VAG (Audi / VW / Seat)
- Van Kronenburg KMS MD35 (MP25 con adattatore CAN bus)
- VEMS con adattatore seriale.
Contenuto della confezione

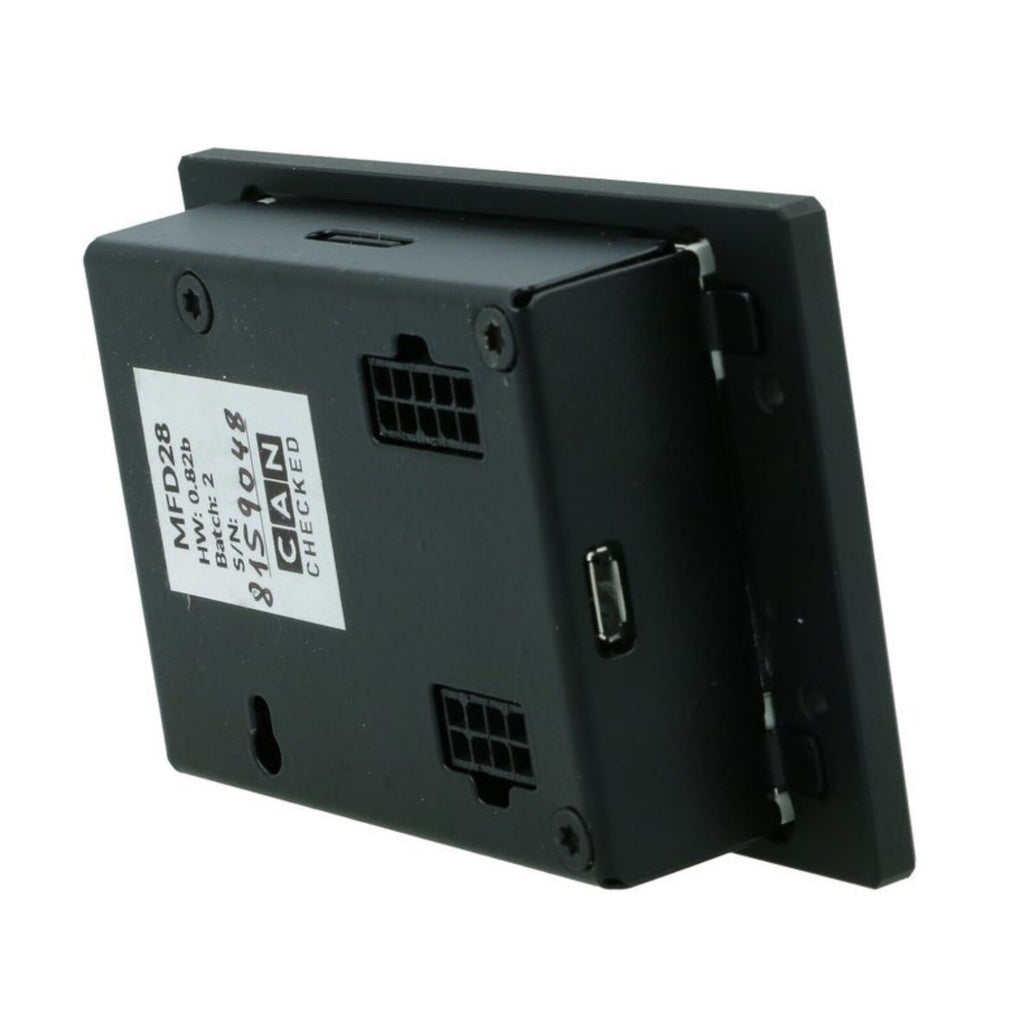

- Display CANchecked da 3,2 pollici
- Adattatore per scheda Micro-SD
- Guida rapida

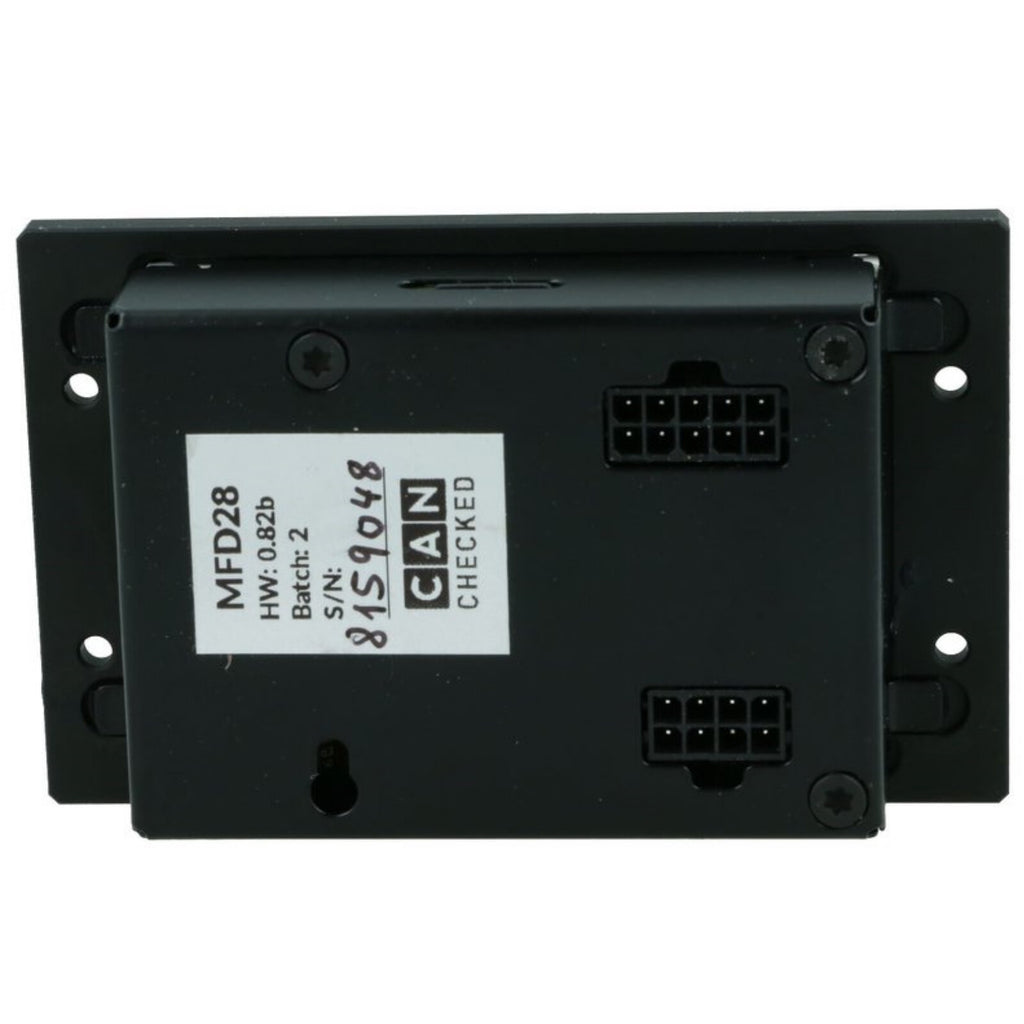

- Connettore A, connettore B
- Cavi pre-crimpati
- Quattro viti di montaggio -
- Scheda Micro-SD da 8 GB (installata)
- Pellicola per display
- 2 resistori pull-up da 1,1 kΩ (per NTC)
- Pin aggiuntivi per crimpatura.
Le istruzioni di installazione sono disponibili anche sul sito web di CANchecked.
Il display può essere configurato tramite il software DSS Display Setup (disponibile sul sito web di CANchecked nella sezione DSS del menu), ma i widget possono essere impostati anche direttamente sul display.
L'intervallo di temperatura di funzionamento del display va da -10 °C a 70 °C.
È necessario un alimentatore da 12 V; sono possibili anche alimentatori da 5 V o 24 V.

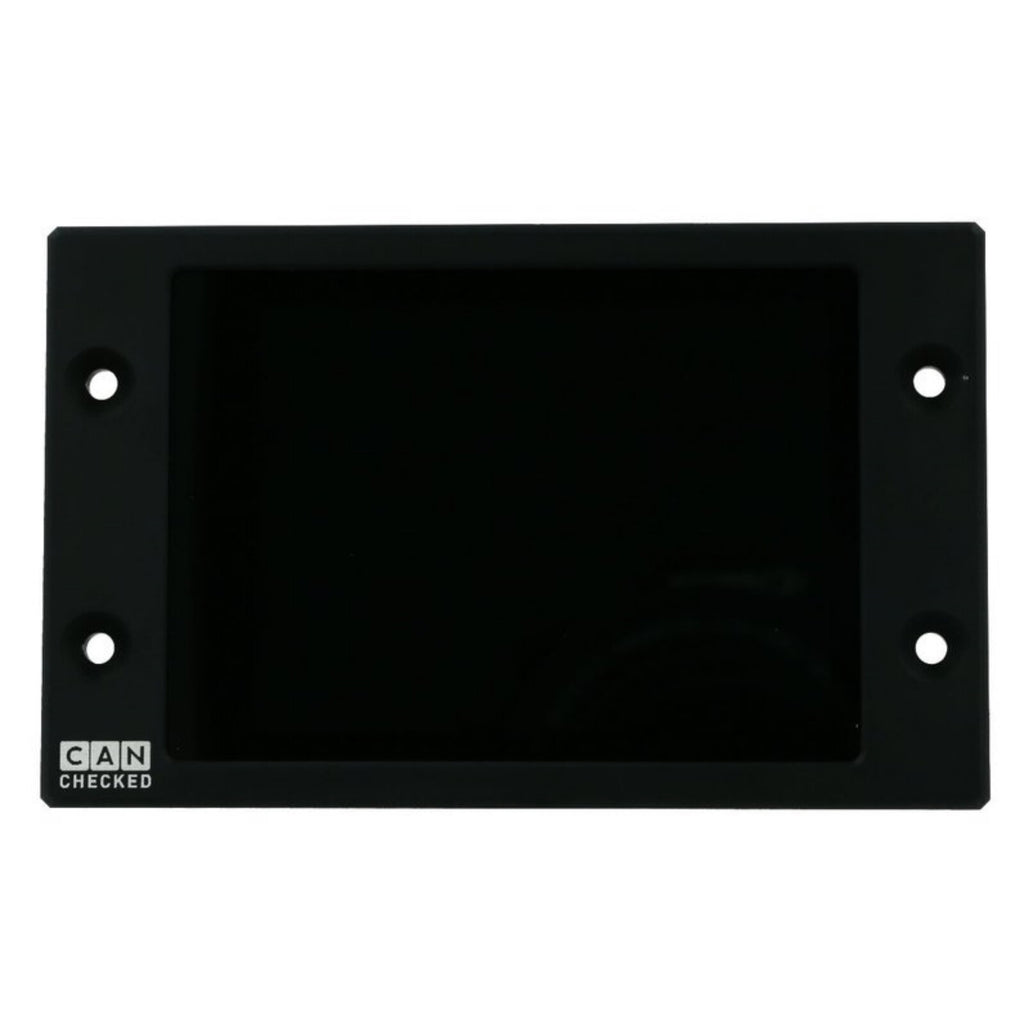

Dimensioni
: Apertura 69 x 54,4 mm
- Cornice 95 x 77 mm
- Profondità 24 mm
FAQ
Il display si surriscalda nel condotto di ventilazione?
- No. Gli schermi sono sempre protetti dal calore che fluisce attraverso le fessure di ventilazione.
La bocchetta di ventilazione funziona anche con un display installato?
- Sì, certo. Sviluppiamo costantemente soluzioni di ventilazione in cui il flusso d'aria continua a passare attraverso il display tramite appositi tunnel.
Posso modificare l'aspetto del display, delle unità di misura e delle scale?
- Sì! Grazie alle diverse opzioni di impostazione, inclusa la possibilità di caricare la propria grafica, è possibile personalizzare l'annuncio.
Posso utilizzare ingressi analogici?
- Sì, sono presenti 6 ingressi analogici. Questo permette di misurare pressioni, temperature, ecc. Possiamo anche creare pacchetti completi personalizzati in base alle vostre esigenze!
A quali dati della centralina può accedere CANchecked?
Di default, forniamo un file TRI preconfigurato con il display. Tutti i sensori interrogati sono definiti qui, ad esempio:
- Temperature: temperatura dei gas di scarico, temperatura del liquido di raffreddamento del motore, temperatura dell'olio, temperatura dell'aria aspirata, temperatura ambiente, temperatura del carburante, temperatura dell'olio del cambio DSG.
- Pressioni: pressione di sovralimentazione, pressione ambiente, pressione del carburante, pressione della pompa di alimentazione
- Lambda / Miscela: Valore lambda, fasatura dell'iniezione, controllo lambda a breve termine, controllo lambda a lungo termine
- Altro: regime del motore, massa d'aria (g/s), velocità del veicolo, angolo della valvola a farfalla, angolo di accensione totale, riduzione dell'angolo di accensione per cilindro, frequenza degli impulsi N75 in %, tensione al terminale 30, livello dell'olio, coppia, trasmissione...
- Se mancano dei valori, possono essere facilmente aggiunti.
Posso personalizzare l'aspetto della grafica dell'indicatore di pressione del turbo per adattarla al mio veicolo?
- È possibile utilizzare il software di configurazione del display online CANchecked (DSS) per caricare la propria grafica. I file grafici devono essere nel seguente formato:
-
Tipo di immagine: file BMP a 24 bit (R8 G8 B8)
- Dimensioni: 128 x 128 pixel.
