Disponibilità: 2
Con cavo di collegamento e staffa specifici per Supra MK5 A90/A91 - Bocchetta/e di ventilazione con guida a sinistra
Nota: questo display viene fornito con un cavo di connessione specifico del produttore. Ciò mantiene libera la porta OBD e consente velocità di interrogazione ancora più elevate e più dati rispetto ad altre soluzioni OBD. I display CANchecked funzionano con un'ampia varietà di veicoli e motori che utilizzano OBD 2. Se il tipo di motore non funziona o non visualizza i valori corretti, il protocollo del veicolo non è ancora implementato nel display. Tuttavia, CANchecked può aggiungere il file .tri corretto per il modello di motore/veicolo entro due giorni lavorativi. Contattaci per ulteriori informazioni.
La nuovissima seconda generazione (GEN 2) dei display CANchecked offre
- Grafica migliorata con un anti-aliasing più efficace.
- Scorri invece di toccare
- I widget possono essere configurati con maggiore precisione.
- Nuove funzionalità per i popup di avviso
Cos'è CANchecked? I display, i dispositivi di misurazione, il software e i sensori CANchecked consentono la rappresentazione visiva di dati importanti del motore, come la temperatura dell'olio, la pressione di sovralimentazione, il valore lambda, la temperatura dei gas di scarico, ecc. Ciò può essere fatto tramite bus CAN (a seconda dei valori della centralina) o tramite sensori analogici aggiuntivi.
Caratteristiche:
- Display touchscreen capacitivo da 3,2 pollici con cornice di montaggio
- È possibile visualizzare i valori dell'unità di controllo (cavo adattatore incluso)
- Scheda di memoria SD da 8 GB
- Fino a 10 pagine di visualizzazione liberamente configurabili
- Connessione tramite la scatola di giunzione nel vano piedi (vedere le istruzioni di installazione)
- Due ingressi digitali e quattro analogici per sensori 0-5 V (ad es. pressione olio, pressione carburante, temperatura gas di scarico (con adattatore) e pressione di sovralimentazione)
- Indicatore di cambio marcia integrato
- Misuratore di prestazioni (misura, ad esempio, il tempo da 100-200 km/h)
- Valori di avviso minimi e massimi individuali
- Funzione pop-up quando i valori di avviso vengono superati o scendono al di sotto
- Luminosità dello schermo regolabile (si attenua automaticamente con i display del veicolo)
Visualizzazioni:
- 10 pagine liberamente configurabili
- Fino a 17 widget per pagina
- 10 widget diversi (numero digitale, grafico a barre, tachimetro, puntatore singolo, registro, interruttore tabella, immagine (da scheda SD), numero, visualizzazione circolare, Haldex)
- I widget possono essere spostati tramite trascinamento e rilascio e Ridimensionabile
- A seconda dei widget, è possibile regolare il colore.
In alternativa, è disponibile il configuratore online DSS. Qui, le viste possono essere configurate tramite USB mentre il sistema è in esecuzione.
Monitoraggio delle prestazioni
- L'integrazione CAN ad alta velocità consente di accedere a un massimo di 128 sensori del veicolo, visualizzabili in tempo reale. Il touchscreen da 3,2" permette di cambiare rapidamente i sensori, mentre il software DSS consente di impostare zone personalizzate e messaggi di avviso.
Funzione diagnostica
Scorri verso il basso da qualsiasi pagina per diagnosticare immediatamente la memoria guasti. CANchecked è in grado di leggere, diagnosticare e cancellare i codici di errore del motore in formato testo semplice.Registrazione dei dati
- Accesso facilitato al registro quando necessario e memorizzazione sulla scheda SD interna.
Installazione Plug & Play

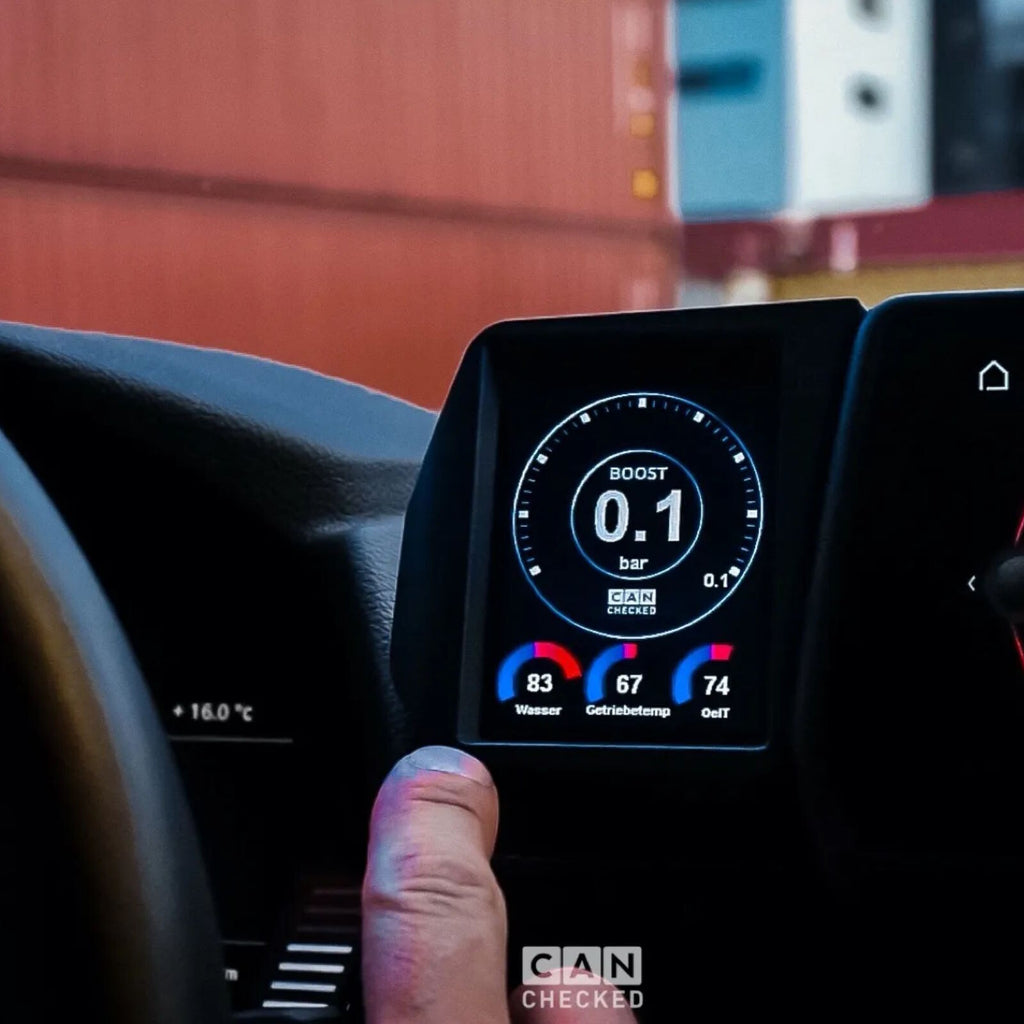

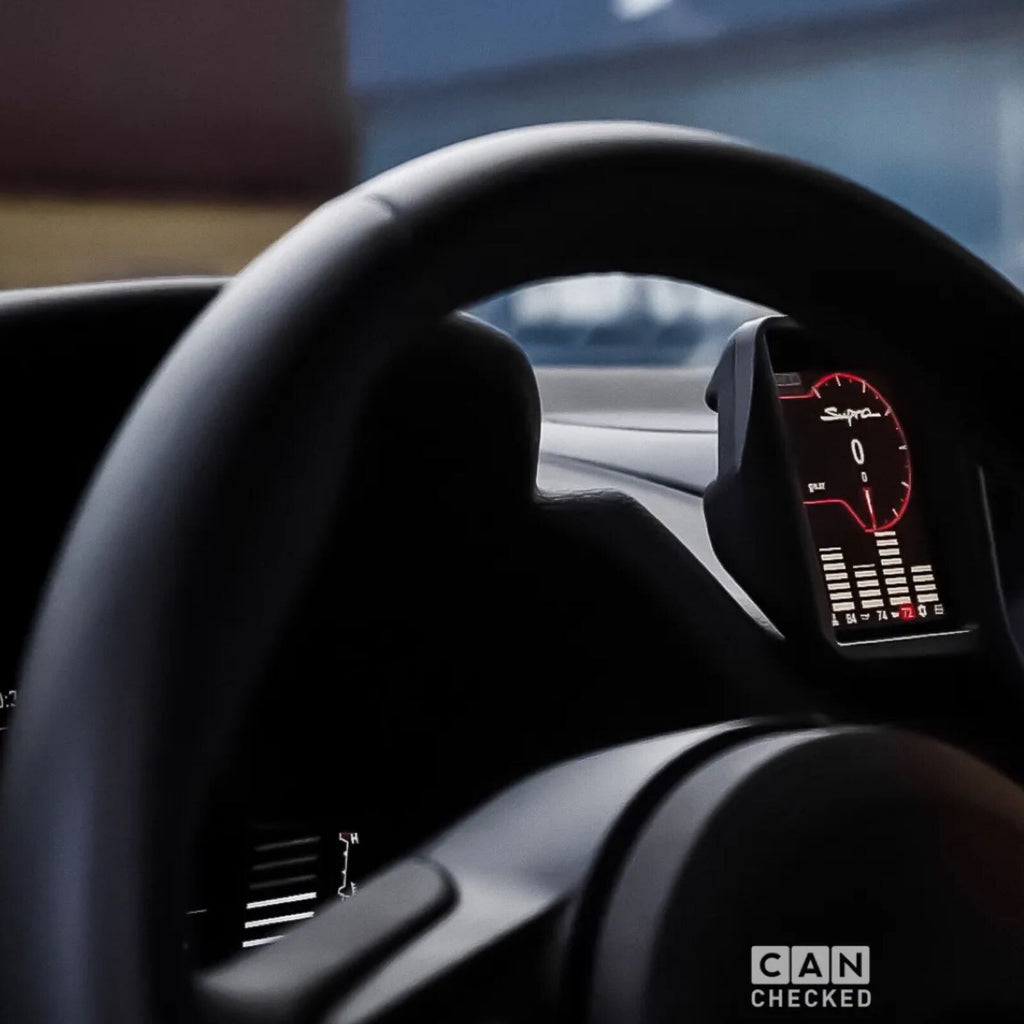

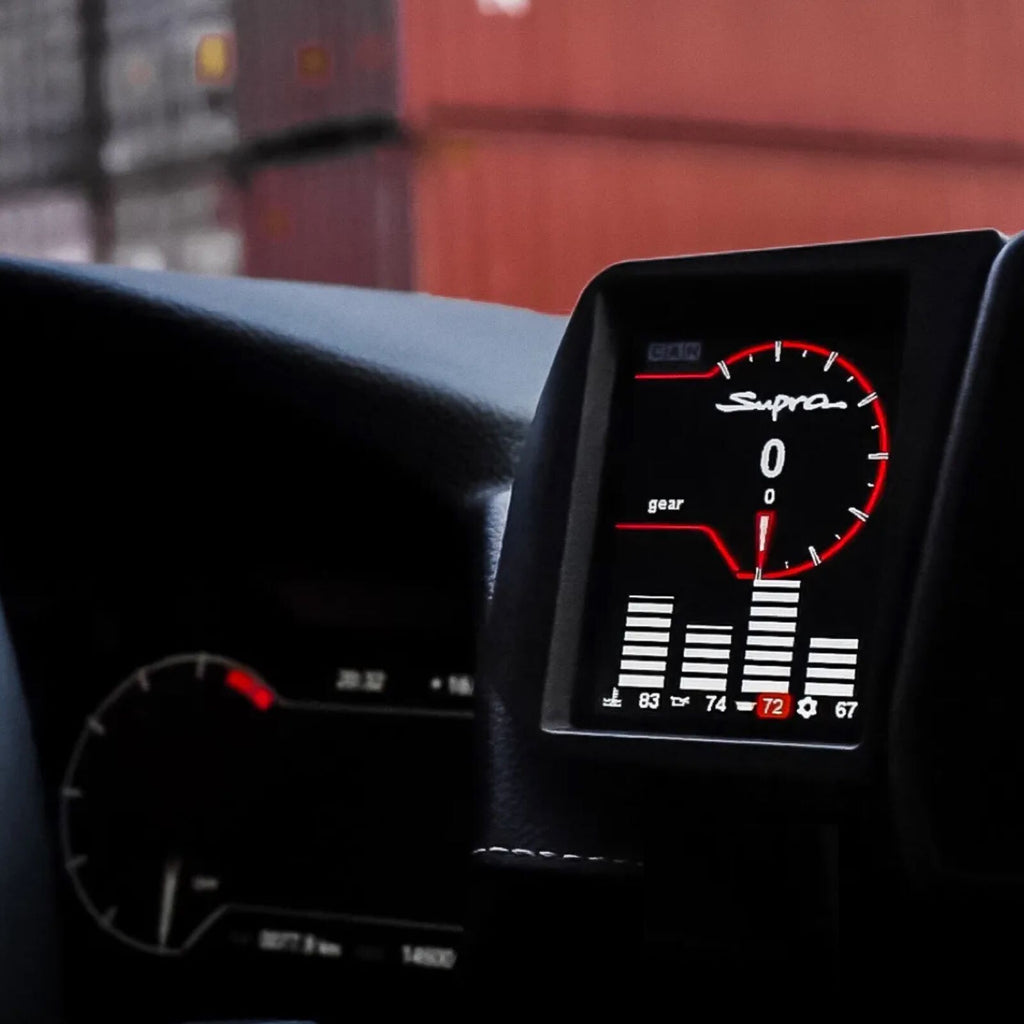

- I display CANchecked con telai di montaggio specifici per veicolo sono realizzati con precisione e si integrano perfettamente nell'abitacolo del veicolo senza compromettere la funzionalità del sistema di ventilazione.
Funzionalità espandibile
- Quattro ingressi analogici e due digitali consentono il monitoraggio di sensori e dispositivi di altri produttori. Le future licenze, attualmente in fase di sviluppo, permetteranno l'integrazione di sistemi di trazione integrale Haldex, sistemi di iniezione acqua-metanolo e sistemi di alimentazione a etanolo.
Schermi personalizzabili
- CANchecked include sei dashboard preinstallate. È possibile personalizzare un totale di dieci pagine di visualizzazione utilizzando il software incluso e la libreria di widget.
I tuoi dati, proprio come li desideri!
- CANchecked può visualizzare fino a dieci pagine e accedere a un massimo di 128 sensori presenti nel veicolo. Utilizza il touchscreen per navigare tra le pagine e selezionare il sensore che desideri visualizzare. Hai bisogno di ulteriori opzioni di personalizzazione? Puoi personalizzare le visualizzazioni modificando la grafica, i sensori e i widget utilizzando il software DSS incluso. Abbiamo già precaricato alcuni esempi sul display di CANchecked per aiutarti a iniziare.
Accessori opzionali CANchecked:
- Una vasta gamma di sensori, come quelli per la temperatura dell'olio e dell'acqua, la pressione di sovralimentazione, la pressione dell'olio e del carburante, ecc...
- Ulteriori integrazioni specifiche per il veicolo
Contenuto della confezione
: staffa/telaio di montaggio specifico per veicolo per bocchette di ventilazione
, display CANchecked da 3,2 pollici
, cavi di collegamento specifici per veicolo
, scheda microSD da 8 GB
, adattatore per scheda microSD
, guida rapida.
Le istruzioni di installazione, se disponibili, sono reperibili sul sito web di TurboZentrum o CANchecked
. Il display può essere configurato individualmente tramite il sito web. Sono inclusi anche il convertitore DBC per il protocollo CAN bus e il configuratore di widget online; questi possono essere regolati anche tramite touchscreen.
L'intervallo di temperatura di funzionamento del display è compreso tra -10 °C e 70 °C.
È necessario un alimentatore da 12 V; sono disponibili opzioni da 5 V o 24 V.
FAQ
Il display si surriscalda nel condotto di ventilazione?
- No. Gli schermi sono sempre protetti dal calore che fluisce attraverso le fessure di ventilazione.
La bocchetta di ventilazione funziona anche con un display installato?
- Sì, certo. Sviluppiamo costantemente soluzioni di ventilazione in cui il flusso d'aria continua a passare attraverso il display tramite appositi tunnel.
Posso modificare l'aspetto del display, delle unità di misura e delle scale?
- Sì! Grazie alle diverse opzioni di impostazione, inclusa la possibilità di caricare la propria grafica, è possibile personalizzare l'annuncio.
Posso utilizzare ingressi analogici?
- Sì, sono presenti 6 ingressi analogici. Questo permette di misurare pressioni, temperature, ecc. Possiamo anche creare pacchetti completi personalizzati in base alle vostre esigenze!
A quali dati della centralina può accedere CANchecked?
Di default, forniamo un file TRI preconfigurato con il display. Tutti i sensori interrogati sono definiti qui, ad esempio:
- Temperature: temperatura dei gas di scarico, temperatura del liquido di raffreddamento del motore, temperatura dell'olio, temperatura dell'aria aspirata, temperatura ambiente, temperatura del carburante, temperatura dell'olio del cambio DSG.
- Pressioni: pressione di sovralimentazione, pressione ambiente, pressione del carburante, pressione della pompa di alimentazione
- Lambda / Miscela: Valore lambda, fasatura dell'iniezione, controllo lambda a breve termine, controllo lambda a lungo termine
- Altro: regime del motore, massa d'aria (g/s), velocità del veicolo, angolo della valvola a farfalla, angolo di accensione totale, riduzione dell'angolo di accensione per cilindro, frequenza degli impulsi N75 in %, tensione al terminale 30, livello dell'olio, coppia, trasmissione...
- Se mancano dei valori, possono essere facilmente aggiunti.
Posso personalizzare l'aspetto della grafica dell'indicatore di pressione del turbo per adattarla al mio veicolo?
- È possibile utilizzare il software di configurazione del display online CANchecked (DSS) per caricare la propria grafica. I file grafici devono essere nel seguente formato:
- Tipo di immagine: file BMP a 24 bit (R8 G8 B8)
- Dimensioni: 128 x 128 pixel.
