Disponibilità: 3

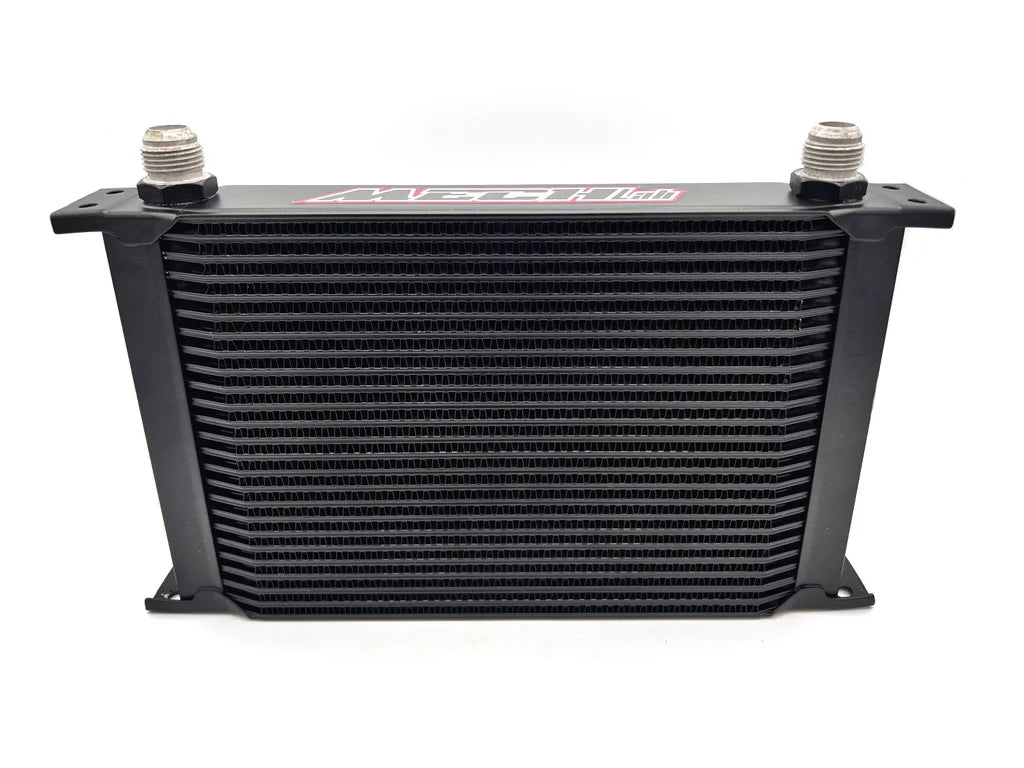

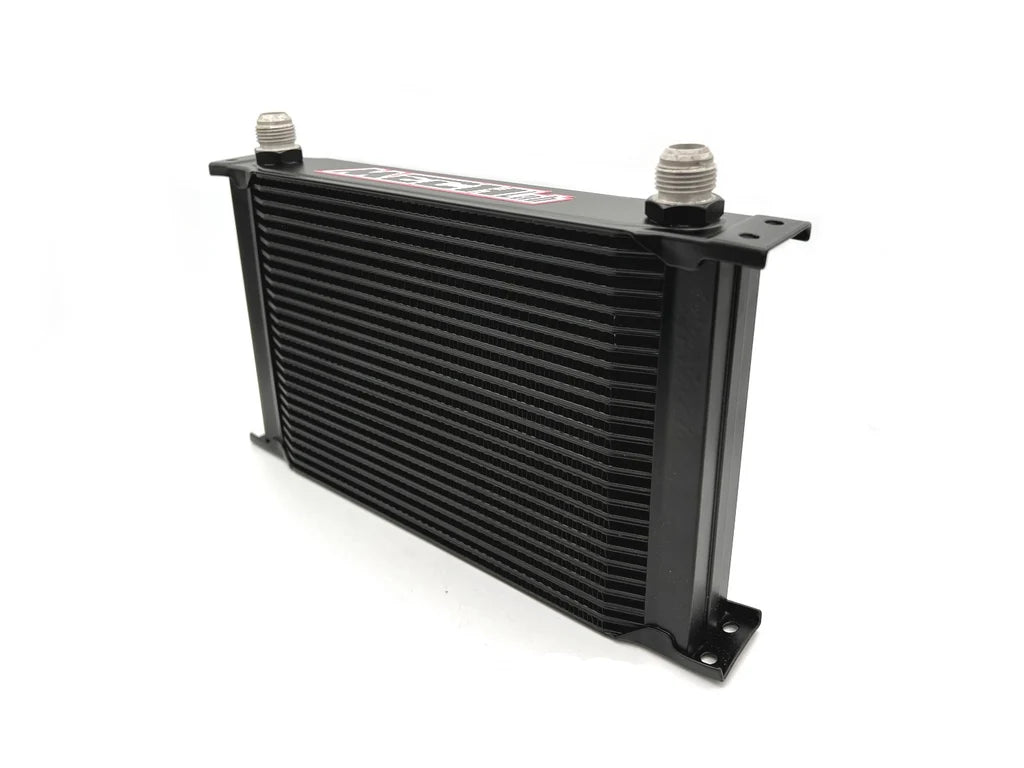

Il radiatore olio a 30 file MECH LAB è uno scambiatore aria/olio per circuiti di lubrificazione motore o trasmissione compatibili. La struttura a pacco alette compatto, di tipo Mocal Style, è disponibile nelle finiture Silver e Nero e dispone di due attacchi maschio AN10 con cono a 37°.
Caratteristiche tecniche
- Marca: MECH LAB.
- Tipologia: radiatore olio aria/fluido.
- Numero di file: 30.
- Architettura: pacco alette compatto, Mocal Style; la dicitura indica lo stile costruttivo, non il marchio del prodotto.
- Finiture: Silver oppure Nero.
- Pressione dichiarata: oltre 6 bar; l'indicazione non definisce un limite massimo operativo. Verificare l'idoneità alle pressioni effettive del circuito.
Dimensioni e connessioni
- Lunghezza complessiva: 330 mm.
- Altezza complessiva: 260 mm.
- Spessore totale: 51 mm.
- Attacchi: due imbocchi fissi maschio AN10 con cono AN/JIC a 37°.
- Tenuta lato linea: metallo su metallo tra coni compatibili, senza guarnizioni.
- Fissaggio: quattro alette integrate, due superiori e due inferiori.
- Fori: due per ciascuna aletta, diametro 6 mm.
Varianti disponibili
Selezionare la finitura nell'opzione Colore: Silver oppure Nero. Entrambe le varianti si riferiscono al modello a 30 file con connessioni AN10.
Compatibilità e applicazioni
Per il raffreddamento dell'olio motore o della trasmissione in impianti compatibili, inclusi allestimenti motorsport, drift, time attack, endurance, veicoli commerciali modificati e supercar turbo o con compressore volumetrico. Verificare portata, pressione, temperatura, ingombri e percorso delle tubazioni prima dell'acquisto. Il componente non è un kit di montaggio specifico per una vettura.
L'efficacia dello scambio termico dipende da flusso d'aria, posizionamento, carico e dimensionamento del circuito. Non è garantita una riduzione percentuale fissa della temperatura né la compatibilità con qualsiasi veicolo.
Componenti per completare l'impianto
L'installazione può richiedere una piastra sandwich standard o termostatica, un kit di riposizionamento del filtro olio, tubazioni trecciate con anima in gomma o PTFE compatibili con olio e condizioni di esercizio, raccordi AN10 a 45°, 90° o 180°, staffe e chiavi adatte ai raccordi in alluminio. Verificare il corretto abbinamento di ciascun componente al proprio impianto.
Per il modello a 30 file la scheda prescrive l'utilizzo di una piastra sandwich termostatica, per gestire il riscaldamento dell'olio e limitare un raffreddamento eccessivo durante l'uso stradale o con clima freddo. La taratura e la configurazione vanno definite secondo i requisiti del motore, del lubrificante e del circuito.
Contenuto della confezione
Radiatore olio MECH LAB a 30 file, con due attacchi maschio AN10 e alette di fissaggio integrate, nella finitura selezionata. Le indicazioni sui componenti per completare l'impianto non ne attestano l'inclusione nella confezione.
Installazione e manutenzione
Affidare installazione e verifica del circuito a personale qualificato. Posizionare il radiatore in una zona con adeguato flusso d'aria, proteggendolo da urti e contatti con parti rigide soggette a vibrazioni. Utilizzare supporti adeguati senza sollecitare il corpo e le connessioni.
La scheda prevede montaggio orizzontale o verticale: definire posizione e orientamento degli attacchi in funzione del percorso dell'olio e della corretta evacuazione dell'aria. Non utilizzare nastro PTFE o sigillanti sui filetti AN per sostituire la tenuta dei coni a 37°. Rispettare le indicazioni di serraggio dei componenti collegati.
Dopo il riempimento seguire la procedura di adescamento e controllo prevista per il motore e l'impianto. Verificare pressione e tenuta e ripristinare il livello dell'olio tenendo conto del volume aggiuntivo di radiatore e tubazioni. Controllare periodicamente fissaggi, tubazioni, connessioni e pulizia del pacco alette.
