Disponibilità: 2
Con cavo OBD 2 e staffa specifica per veicolo VW Golf 6 (incl. GTI, R) - bocchetta/e di ventilazione con guida a sinistra
Nota: i protocolli OBD2 funzionano solo sui veicoli prodotti dal 2008 in poi. I veicoli più vecchi utilizzano invece il bus CAN! Questo display viene fornito con un cavo adattatore OBD II. L'installazione è quindi plug and play e vengono visualizzati tutti i valori OBD2 in uscita dalla centralina di controllo del motore (ECU).
I display OBD2 CANchecked funzionano con un'ampia varietà di veicoli e motori dotati di OBD2. Se il display OBD2 non funziona o non mostra i valori corretti, il veicolo non è compatibile con OBD2 oppure il protocollo OBD2 non è ancora stato implementato. Tuttavia, CANchecked può aggiungere il file .tri corretto per il modello del motore/veicolo entro due giorni lavorativi. Contattaci per ulteriori informazioni.
La nuovissima seconda generazione (GEN 2) dei display CANchecked offre
- Grafica migliorata con un anti-aliasing migliore.
- Scorri invece di toccare
- I widget possono essere configurati con maggiore precisione.
- Nuove funzionalità per i popup di avviso
Cos'è CANchecked? I display, i dispositivi di misurazione, il software e i sensori CANchecked consentono la rappresentazione visiva di dati importanti del motore, come la temperatura dell'olio, la pressione di sovralimentazione, la temperatura dei gas di scarico, ecc. Questo può essere fatto tramite OBD 2 (a seconda dei valori della centralina) o tramite sensori analogici aggiuntivi. Inoltre, funzioni come il controllo Haldex per GEN 1 e GEN 2 possono essere acquisite separatamente tramite licenze.
Caratteristiche principali:
- Controllo Haldex per sistemi Haldex GEN1 e GEN2

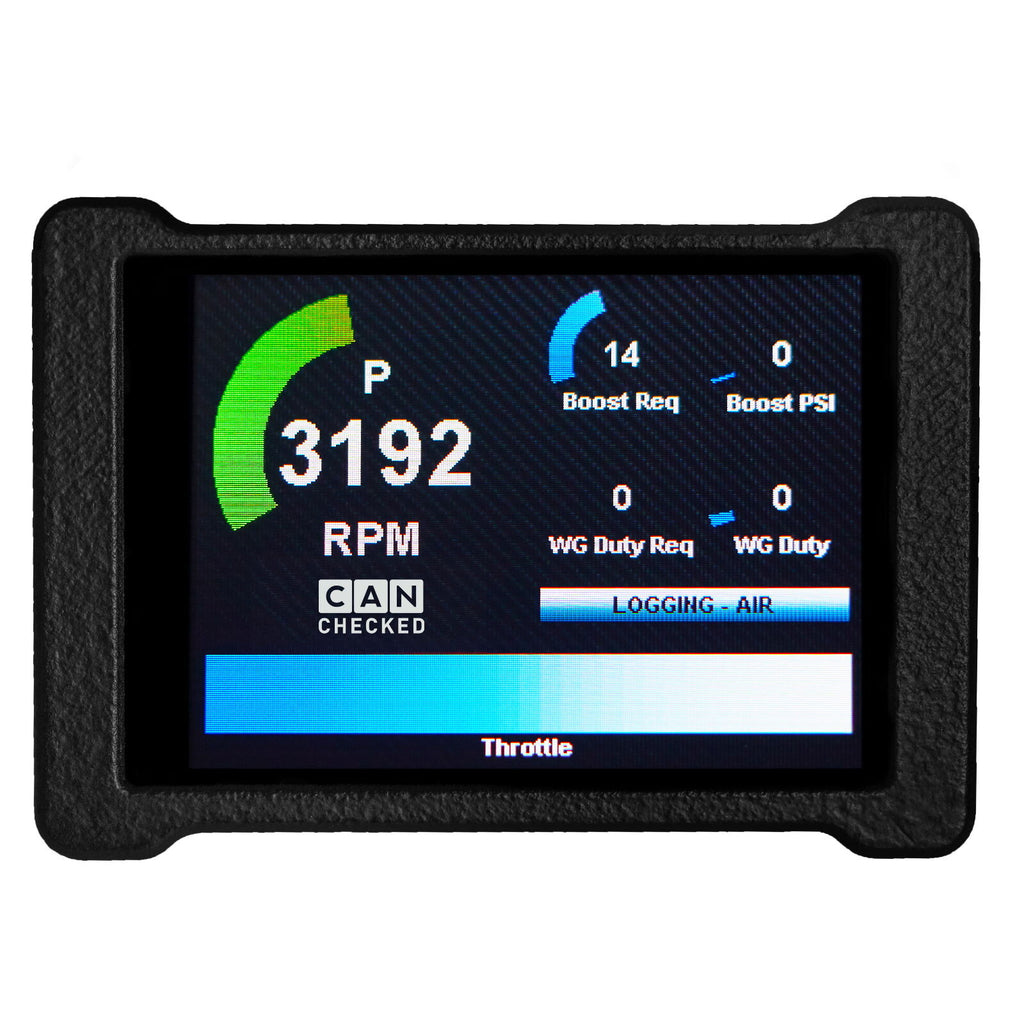

- Display touchscreen capacitivo da 2,8 pollici con cornice di montaggio, si integra perfettamente negli interni del veicolo
- È possibile visualizzare i valori OBD2 (cavo adattatore incluso)
- Scheda di memoria SD da 8 GB
- Fino a 10 pagine di visualizzazione liberamente configurabili
- Connessione tramite connettore auto OBD2
- Due ingressi digitali e quattro analogici per sensori 0-5 V (ad es. pressione olio, pressione carburante, temperatura gas di scarico (con adattatore) e pressione di sovralimentazione)

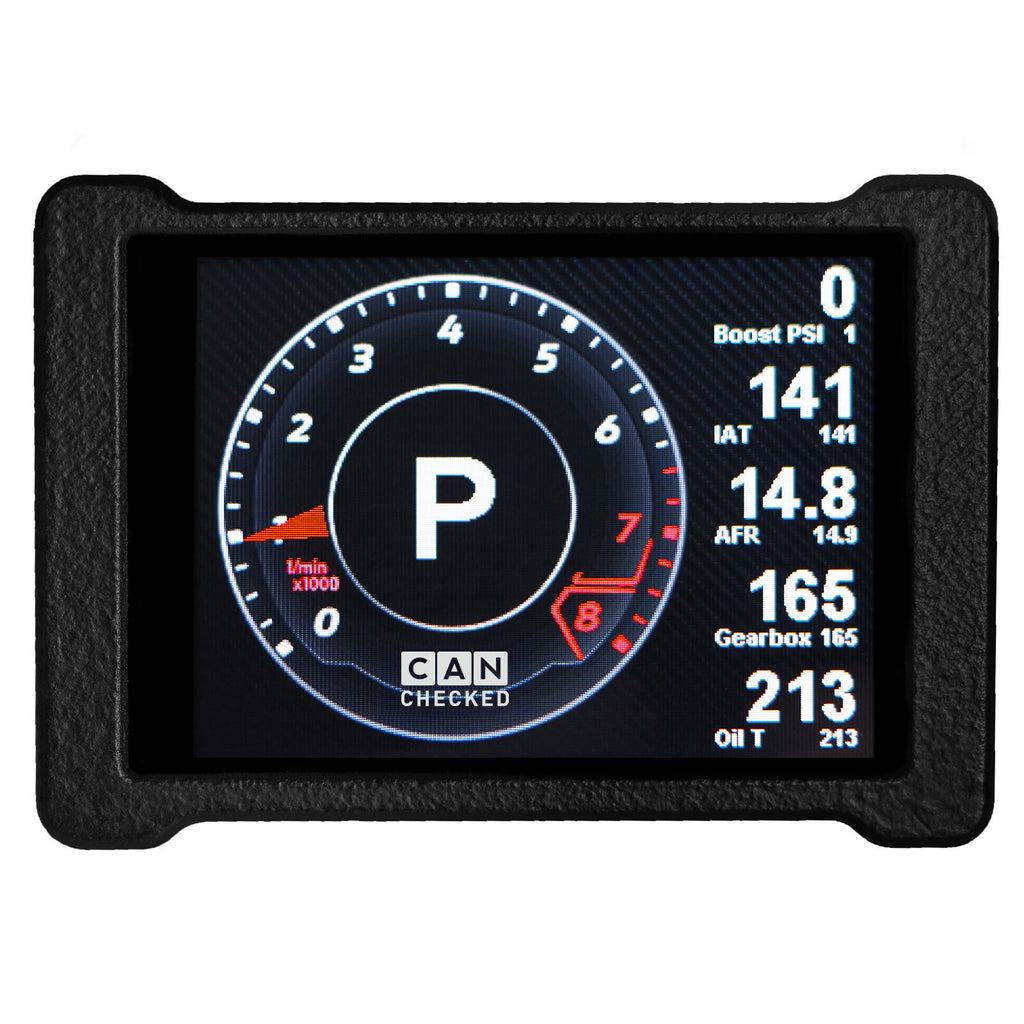

- Indicatore di cambio marcia integrato
- Connessione del sensore di etanolo direttamente al display

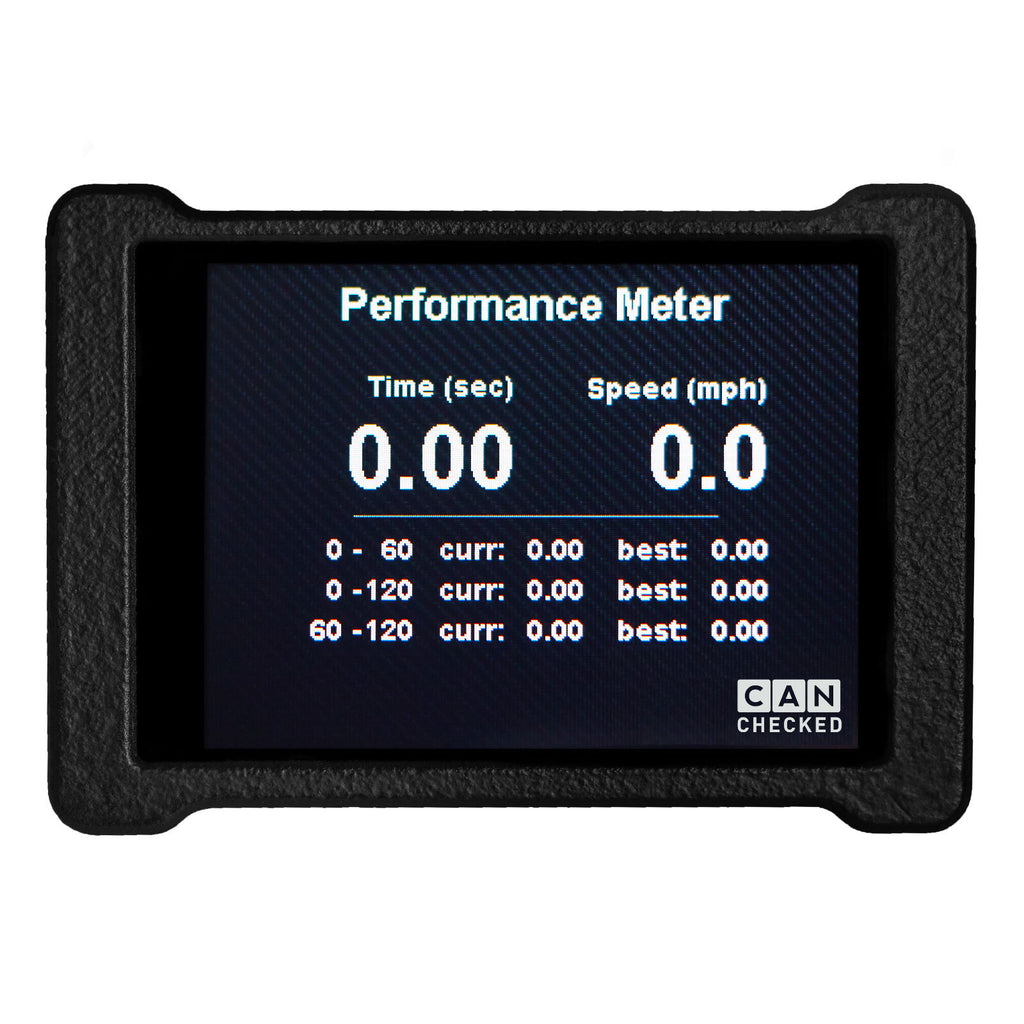

- Misuratore di prestazioni (misura, ad esempio, il tempo da 100-200 km/h)
- Valori di avviso minimi e massimi individuali
- Funzione popup quando i valori di avviso vengono superati o scendono al di sotto
- Luminosità dello schermo regolabile

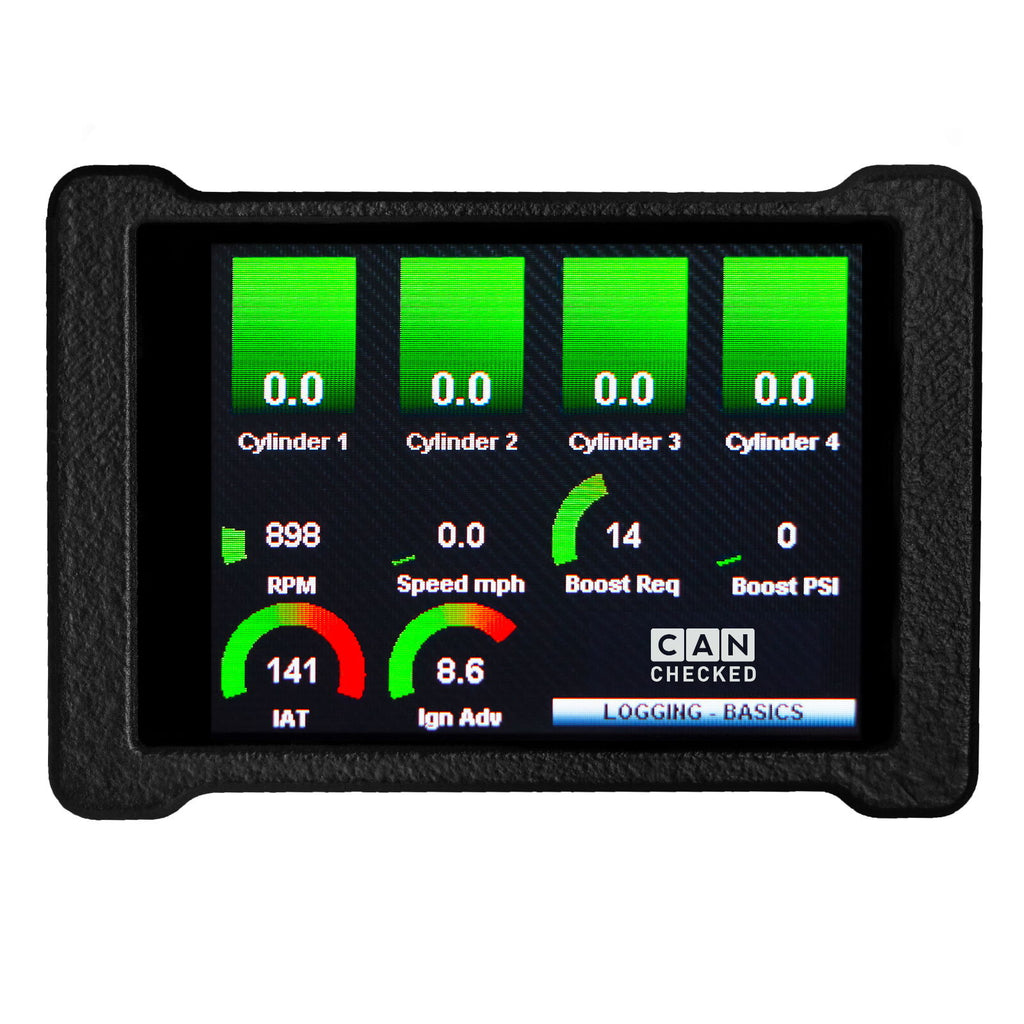

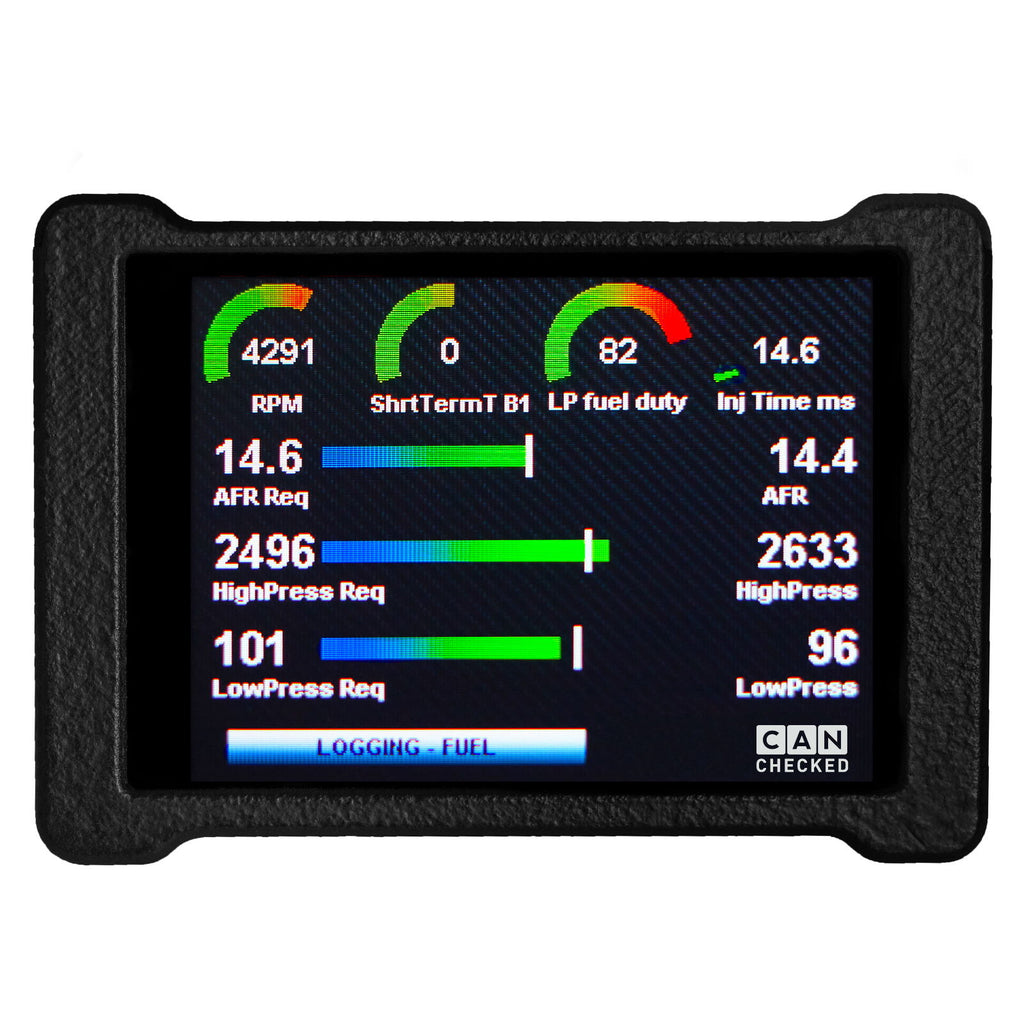

Visualizzazioni:
- 10 pagine liberamente configurabili
- Fino a 17 widget per pagina
- 10 widget diversi (numero digitale, grafico a barre, tachimetro, puntatore singolo, registro, interruttore tabella, immagine (da scheda SD), numero, visualizzazione circolare, Haldex)
- I widget possono essere spostati e ridimensionati tramite trascinamento
- Sono possibili regolazioni del colore a seconda dei widget.
In alternativa, è disponibile il configuratore online. Qui è possibile creare viste in anticipo e quindi copiarle sulla scheda SD utilizzando la funzione di esportazione.
Monitoraggio delle prestazioni
- L'integrazione CAN ad alta velocità consente di accedere a un massimo di 128 sensori del veicolo, visualizzabili in tempo reale. Il touchscreen da 2,8"/3,2" permette di sostituire rapidamente i sensori, mentre il software DSS consente di impostare zone personalizzate e messaggi di avviso.
Funzione diagnostica
Scorri verso il basso da qualsiasi pagina per diagnosticare immediatamente la memoria guasti. CANchecked è in grado di leggere, diagnosticare e cancellare i codici di errore per motore, ABS, trasmissione, ESP, TPMS e altri sistemi.
Registrazione dei dati
- Accesso facilitato al registro quando necessario e memorizzazione sulla scheda SD interna.
Installazione Plug & Play

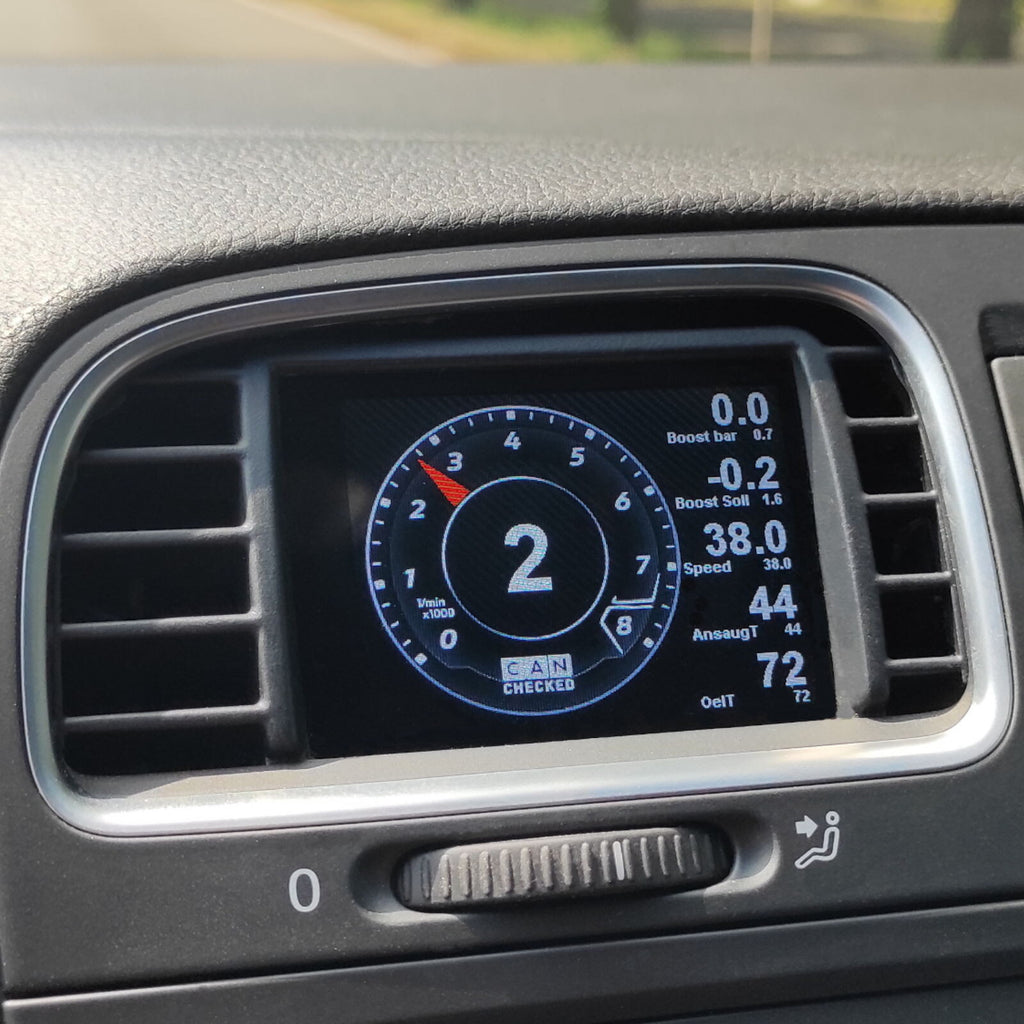

- I display CANchecked con telai di montaggio specifici per veicolo sono realizzati con precisione e si integrano perfettamente nell'abitacolo del veicolo senza compromettere la funzionalità del sistema di ventilazione.
Funzionalità espandibile
- Quattro ingressi analogici e due digitali consentono il monitoraggio di sensori e dispositivi di altri produttori. Le future licenze, attualmente in fase di sviluppo, permetteranno l'integrazione di sistemi di trazione integrale Haldex, sistemi di iniezione acqua-metanolo e sistemi di alimentazione a etanolo.
Schermi personalizzabili
- CANchecked include sei dashboard preinstallate. È possibile personalizzare un totale di dieci pagine di visualizzazione utilizzando il software incluso e la libreria di widget.
I tuoi dati, proprio come li desideri!
- CANchecked può visualizzare fino a dieci pagine e accedere a un massimo di 128 sensori presenti nel veicolo. Utilizza il touchscreen per navigare tra le pagine e selezionare il sensore che desideri visualizzare. Hai bisogno di ulteriori opzioni di personalizzazione? Puoi personalizzare le visualizzazioni modificando la grafica, i sensori e i widget utilizzando il software DSS incluso. Abbiamo già precaricato alcuni esempi sul display di CANchecked per aiutarti a iniziare.
Accessori opzionali CANchecked:
- Una vasta gamma di sensori, come quelli per la temperatura dell'olio e dell'acqua, la pressione di sovralimentazione, la pressione dell'olio e del carburante, ecc...
- Unità di controllo Haldex per GEN 1 e GEN 2 disponibile come optional.
- Adattatore seriale (VEMS + Ecumaster senza CAN)
- Ulteriori integrazioni specifiche per il veicolo/li>
Contenuto della confezione
: staffa/telaio di montaggio specifico per il veicolo per le bocchette dell'aria
, display CANchecked da 2,8 pollici
, cablaggio
, cavo adattatore OBD2
, scheda microSD da 8 GB
, adattatore per scheda microSD
, guida rapida.
Le istruzioni di installazione, se disponibili, sono reperibili sul sito web di TurboZentrum o CANchecked
. Il display può essere configurato individualmente tramite il sito web. Sono inclusi anche il convertitore DBC per il protocollo CAN bus e il configuratore di widget online; questi possono essere regolati anche tramite touchscreen.
L'intervallo di temperatura di funzionamento del display è compreso tra -10 °C e 70 °C.
È necessario un alimentatore da 12 V; sono disponibili opzioni da 5 V o 24 V.
FAQ
Il display si surriscalda nel condotto di ventilazione?
- No. Gli schermi sono sempre protetti dal calore che fluisce attraverso le fessure di ventilazione.
La bocchetta di ventilazione funziona anche con un display installato?
- Sì, certo. Sviluppiamo costantemente soluzioni di ventilazione in cui il flusso d'aria continua a passare attraverso il display tramite appositi tunnel.
Posso modificare l'aspetto del display, delle unità di misura e delle scale?
- Sì! Grazie alle diverse opzioni di impostazione, inclusa la possibilità di caricare la propria grafica, è possibile personalizzare l'annuncio.
Posso utilizzare ingressi analogici?
- Sì, sono presenti 6 ingressi analogici. Questo permette di misurare pressioni, temperature, ecc. Possiamo anche creare pacchetti completi personalizzati in base alle vostre esigenze!
A quali dati della centralina può accedere CANchecked?
Di default, forniamo un file TRI preconfigurato con il display. Tutti i sensori interrogati sono definiti qui, ad esempio:
- Temperature: temperatura dei gas di scarico, temperatura del liquido di raffreddamento del motore, temperatura dell'olio, temperatura dell'aria aspirata, temperatura ambiente, temperatura del carburante, temperatura dell'olio del cambio DSG.
- Pressioni: pressione di sovralimentazione, pressione ambiente, pressione del carburante, pressione della pompa di alimentazione
- Lambda / Miscela: Valore lambda, fasatura dell'iniezione, controllo lambda a breve termine, controllo lambda a lungo termine
- Altro: regime del motore, massa d'aria (g/s), velocità del veicolo, angolo della valvola a farfalla, angolo di accensione totale, riduzione dell'angolo di accensione per cilindro, frequenza degli impulsi N75 in %, tensione al terminale 30, livello dell'olio, coppia, trasmissione...
- Se mancano dei valori, possono essere facilmente aggiunti.

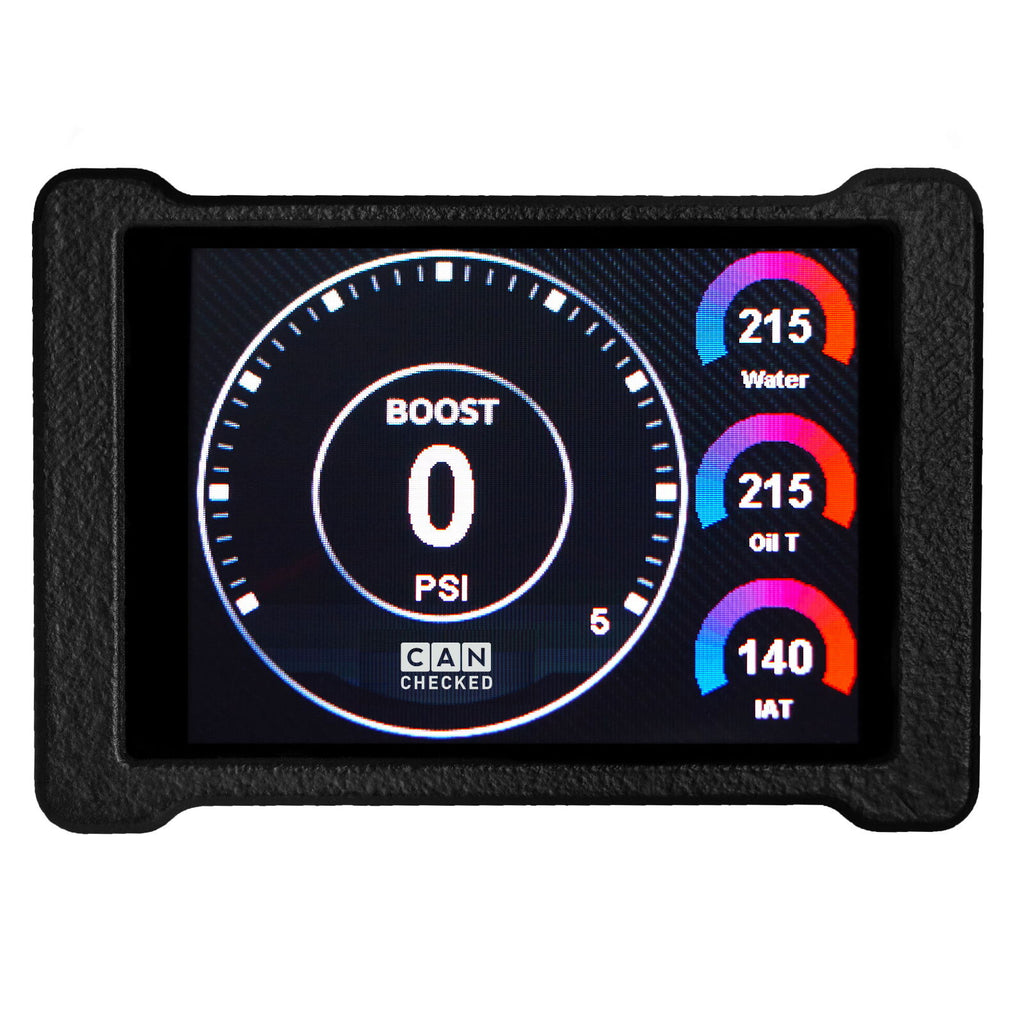

Posso personalizzare l'aspetto della grafica dell'indicatore di pressione del turbo per adattarla al mio veicolo?
- È possibile utilizzare il software di configurazione del display online CANchecked (DSS) per caricare la propria grafica. I file grafici devono essere nel seguente formato:
- Tipo di immagine: file BMP a 24 bit (R8 G8 B8)
- Dimensioni: 128 x 128 pixel
