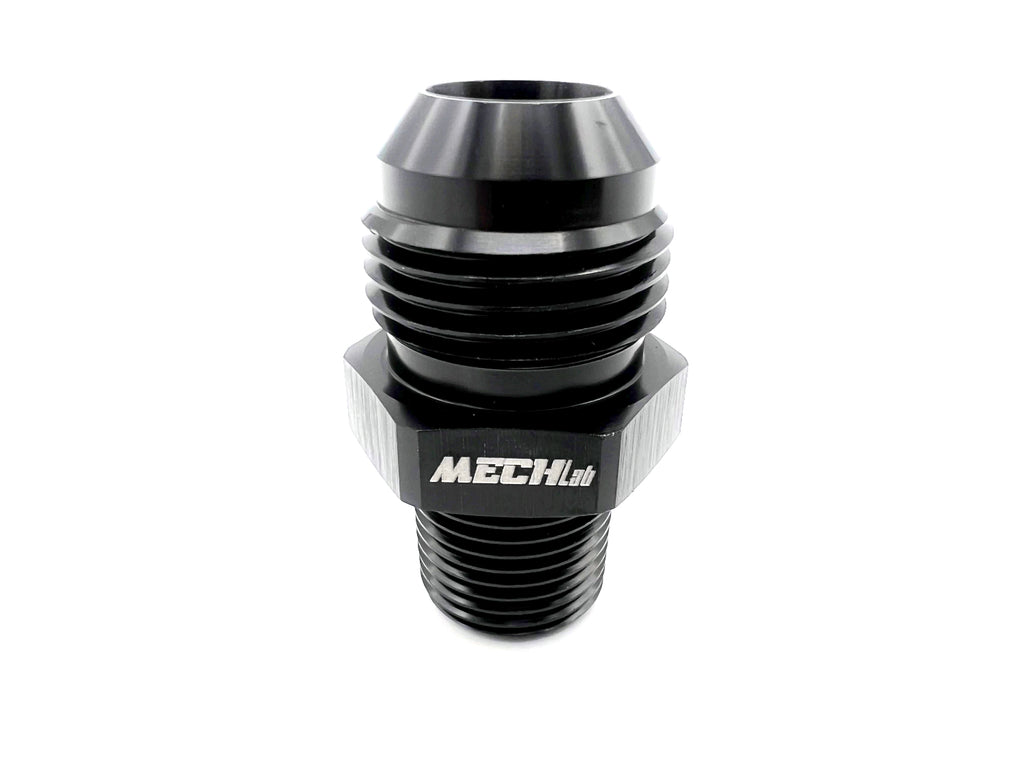

Il raccordo dritto maschio AN / ORB permette di collegare un terminale femmina AN a una porta femmina ORB compatibile. È realizzato in alluminio anodizzato nero e viene fornito con O-ring di tenuta.
Le due estremità utilizzano sistemi di tenuta differenti: battuta conica sul lato AN e O-ring sul lato ORB. Le nove varianti comprendono combinazioni con la stessa misura nominale e adattamenti tra misure differenti.
Caratteristiche tecniche
- Tipologia: raccordo adattatore dritto.
- Configurazione: maschio AN / maschio ORB.
- Materiale: alluminio.
- Finitura: anodizzazione nera.
- Lato AN: attacco maschio con battuta conica.
- Lato ORB: attacco maschio con tenuta tramite O-ring.
- Guarnizione: O-ring incluso.
Varianti disponibili
Le combinazioni sono riportate nell'ordine lato AN / lato ORB:
- AN6 / AN6 ORB.
- AN8 / AN8 ORB.
- AN10 / AN10 ORB.
- AN8 / AN10 ORB.
- AN10 / AN8 ORB.
- AN8 / AN6 ORB.
- AN10 / AN6 ORB.
- AN6 / AN10 ORB.
- AN6 / AN8 ORB.
Seleziona la combinazione corrispondente ai due componenti da collegare, verificando separatamente la misura del lato AN e quella della porta ORB.
Contenuto della fornitura
- Raccordo maschio AN / ORB nella variante selezionata.
- O-ring di tenuta.
Compatibilità e montaggio
Prima dell'acquisto, verifica filettature, misure e geometria delle sedi. I lati AN e ORB non utilizzano lo stesso sistema di tenuta: controlla la battuta conica sul lato AN e la sede dell'O-ring sul lato ORB.
Verifica l'idoneità del raccordo e dell'O-ring al fluido e alle condizioni di pressione e temperatura dell'impianto. Controlla l'integrità della guarnizione, rispetta le indicazioni di serraggio dei componenti collegati e verifica la tenuta prima dell'utilizzo.
