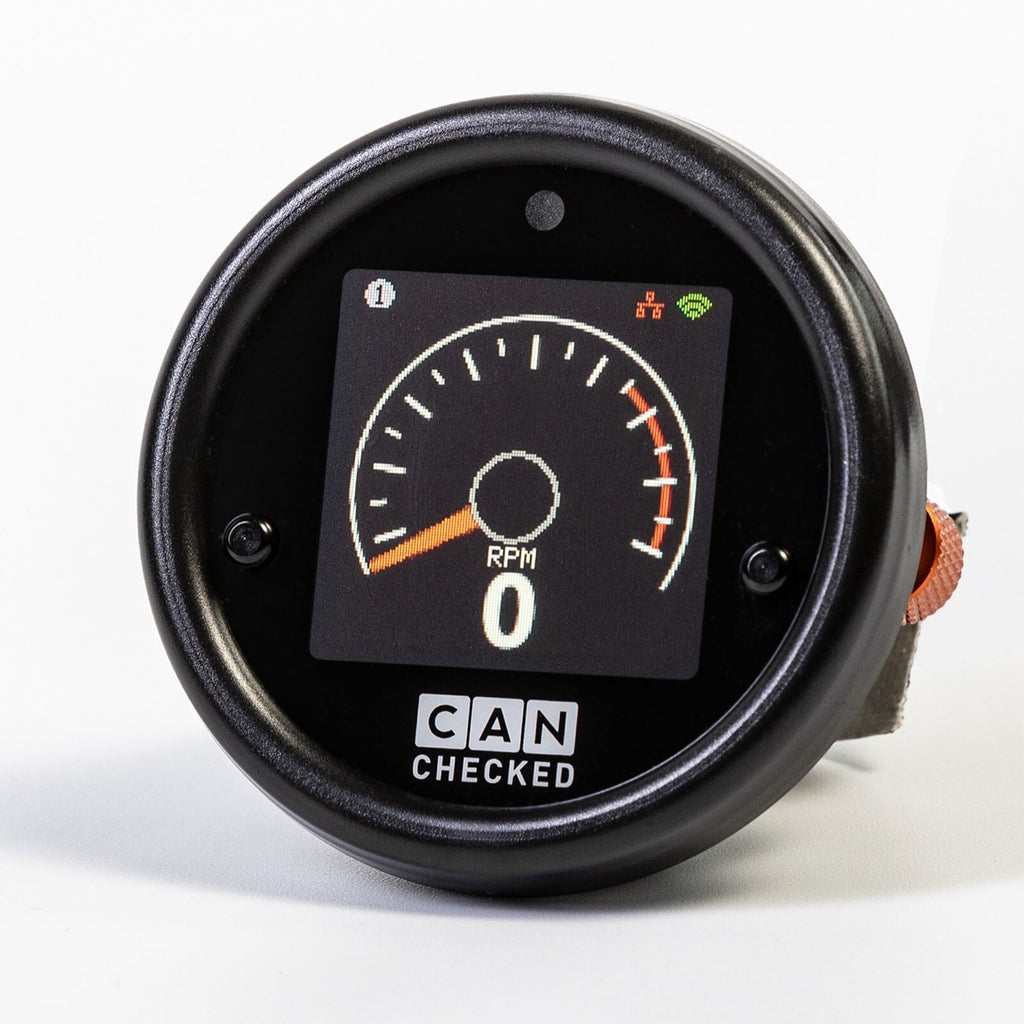

CANchecked OBD 2 MFD15 GEN 2 display multiplo completamente programmabile
Display OLED multiplo compatibile con tutte le centraline OBD 2 e i sensori analogici
Nota: i protocolli OBD2 funzionano solo sui veicoli prodotti dal 2008 in poi. I veicoli più vecchi utilizzano invece la linea CAN
Grazie alle più recenti tecnologie hardware e software, l'MFD15 GEN 2 è ora ancora più veloce ed offre ancora più funzionalità:- La connessione WLAN tramite smartphone consente la configurazione del display, dei widget e dei sensori, nonché l'esecuzione degli aggiornamenti.
- Grafica migliorata con un anti-aliasing più efficace.
- Due pulsanti laterali direttamente sul display, eliminando la necessità di passare i cavi e di forare per piazzare un selettore sul cruscotto.
- I widget possono essere configurati con maggiore precisione.
- Nuove funzionalità per i popup di avviso
- 6 ingressi analogici invece di 4
- Collegamento per sensore di etanolo direttamente al display.
- Registrazione facoltativa tramite smartphone
- Protocollo CAN bus liberamente configurabile (file TRI come per MFD28/32)
- Commutazione bus CAN / inoltro analogico per determinate centraline
L'MFD15 GEN 2 fornisce l'accesso a tutti i dati provenienti dalla centralina di controllo del motore. I sensori vengono interrogati direttamente tramite linea CAN e visualizzati sullo schermo. Questo strumento di visualizzazione economico per centraline OBD 2 è dotato di uno schermo OLED di facile lettura, che offre un'eccellente leggibilità anche alla luce diretta del sole. Grazie al suo diametro di 52 mm, è compatibile con le installazioni esistenti. è disponibile anche una manopola rotante come optional. Il display retrofit è adatto a tutte le centraline che comunicano OBD 2 tramite bus CAN o UDS. Il display può visualizzare anche valori provenienti da 6 sensori analogici esterni. Ciò consente di utilizzarlo come display multifunzione autonomo.
Caratteristiche principali:- Display OLED da 1,5" con dimensioni standard per strumenti rotondi da 52 mm
- Design ultrapiatto: solo 12,5 mm di spessore
- Tramite connessione WLAN e smartphone è possibile configurare liberamente fino a otto finestre di visualizzazione diverse.
- È possibile visualizzare i valori dell'unità di controllo (connessione tramite presa OBD 2 (cavo incluso))
- È possibile interrogare fino a 64 sensori; le interrogazioni dei sensori vengono eseguite utilizzando gli stessi metodi degli strumenti di diagnostica del produttore.
- 6 ingressi analogici per sensori 0-5V o NTC (ad esempio, pressione dell'olio, pressione del carburante, temperatura dei gas di scarico (con adattatore), pressione di sovralimentazione, sensore di etanolo con costo di licenza aggiuntivo), temperatura dell'olio, temperatura dell'acqua

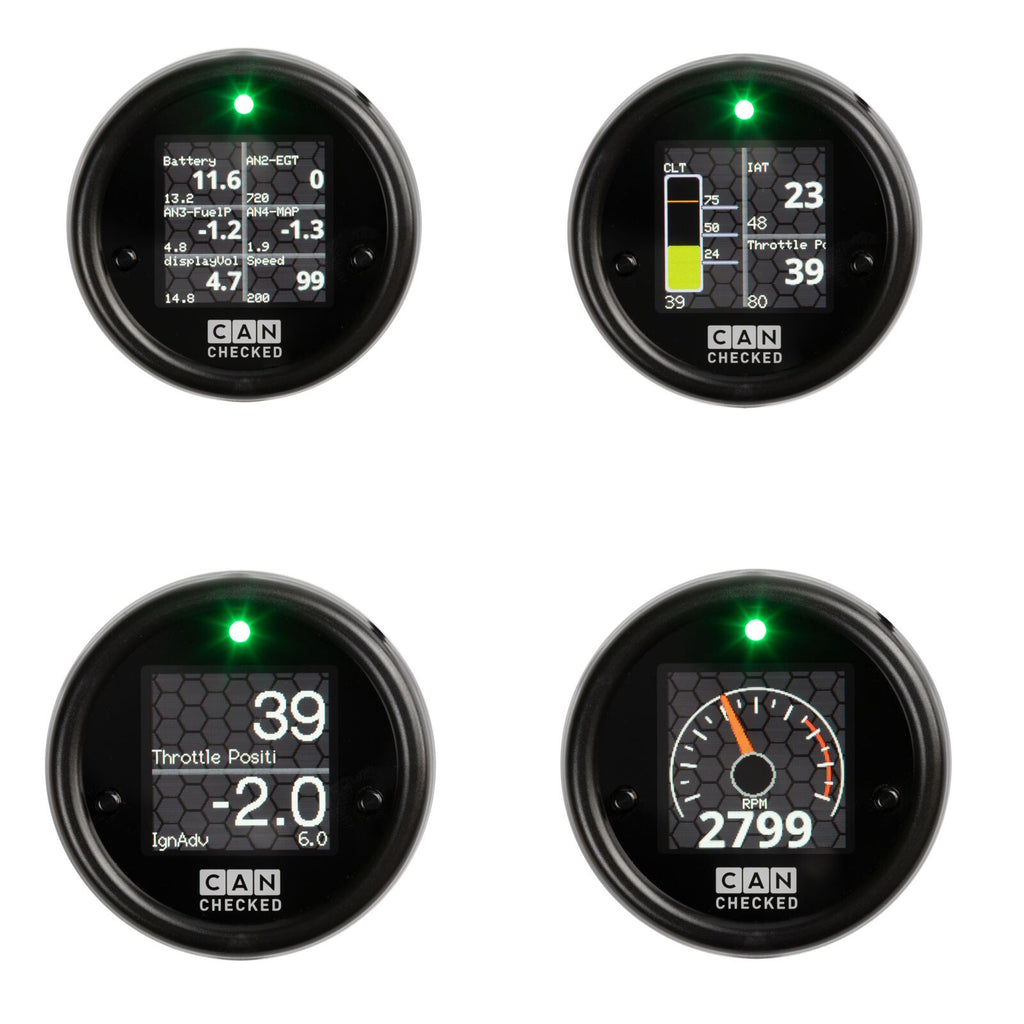

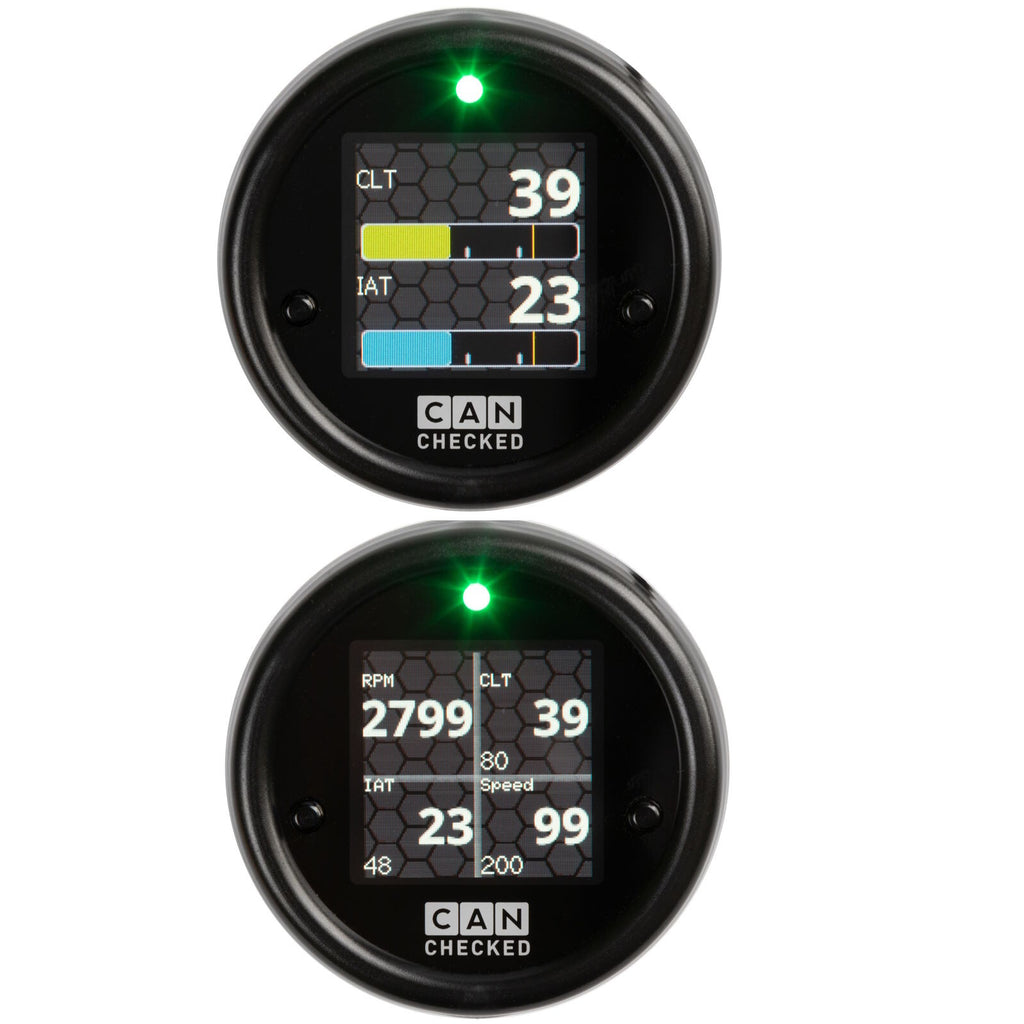

- Sullo schermo è possibile visualizzare simultaneamente fino a sei sensori/valori in un'unica finestra.
- Indicatore di cambio marcia/spia di avvertimento a LED integrato
- Funzione individuale per valori minimi, massimi e popup che si attivano quando i valori di avviso vengono superati o scendono al di sotto di essi.
- Indicatore di cambio marcia integrato
- Può essere utilizzato tramite OBD2, UDS (e in modalità "autonoma" con sensori analogici).
- Funzione di registrazione online
- Indicatore di prestazioni (misura, ad esempio, il tempo da 0 a 100 e da 100 a 200 km/h - commutabile anche in mph)
- Otto pagine liberamente configurabili con diverse visualizzazioni e valori.
- Fino a sei valori per pagina
- A seconda dei widget, è possibile personalizzare il colore.
- Tutte le centraline con uscita CAN bus inviano dati OBD2 tramite CAN bus e, in alcuni casi, UDS. L'MFD15 è compatibile con ISO 11898-2 e SAE J2284. È possibile interrogare fino a 64 sensori, se il produttore lo supporta. Sono implementate la trasmissione dei dati via broadcast e le interrogazioni OBD2 tramite CAN bus (11 bit/29 bit). Sono inoltre disponibili protocolli speciali come UDS. Se la centralina desiderata non è presente nell'elenco, contattateci. Le seguenti funzionalità sono incluse di serie:
- OBD2 – 11 bit/29 bit
- Ecumaster Classic e Nero
- DTAfast
- Bus CAN BMW E46
- Bus CAN BMW E90
- Haltech v2
- Hondata
- KMS van Kronenburg
- LinkECU
- MaxxECU
- Motore M1
- Emtron
- Megasquirt 2 e 3
- Syvecs
- Triject
- VW/AUDI PQ34/PQ35 e simili.
- Audi S1 (CJX)
- Audi RS3/TT-RS (DAZA, DNWA/B/C)
- VW UP GTI (DKRA/B/C/D)
Di default, forniamo file TRI preconfigurati con i display. Questi definiscono tutti i sensori che verranno interrogati.
- Temperature: temperatura dell'acqua del motore, temperatura dell'aria aspirata, temperatura dei gas di scarico, temperatura della trasmissione
- Pressioni: pressione di sovralimentazione, pressione ambiente, pressione dell'olio
- Lambda/Miscela: Valore Lambda obiettivo/effettivo, regolazione Lambda a breve termine, regolazione Lambda a lungo termine, MAF, carico motore, coppia
- Dinamica di guida: pressione dei freni, velocità del veicolo, angolo di apertura della valvola a farfalla/posizione del pedale dell'acceleratore
- Altro: regime del motore, fasatura totale dell'accensione, marcia, tensione della batteria, ritardo dell'accensione per cilindro
- Ingressi analogici: qui è possibile aggiungere ulteriori sensori: temperatura dell'olio, pressione del carburante, temperatura dei gas di scarico, ecc., ma anche un sensore di etanolo (carburante flessibile) e molti altri.
*Varia sempre da veicolo a veicolo, a seconda dell'output della/e centralina/e di controllo
Monitoraggio delle prestazioni- Misura i tuoi tempi di accelerazione nel nostro widget delle prestazioni: 0-100, 100-200
- Accesso facilitato al registro quando necessario e archiviazione tramite funzione di registrazione online.
- Sei ingressi analogici consentono il monitoraggio di sensori e dispositivi di altri produttori. Le future licenze, attualmente in fase di sviluppo, permetteranno l'integrazione, ad esempio, di sistemi di alimentazione a etanolo. Qualsiasi sensore può essere collegato tramite i sei ingressi analogici: CANchecked supporta sia sensori lineari 0-5V che sensori NTC. I sensori da noi offerti sono generalmente memorizzati nei file TRI e devono semplicemente essere collegati.
- Sensore di temperatura del liquido CC22902
- Sensore di pressione CC22901 M10x1 0-10 bar (145 psi)
- Sensore di pressione CC22900 0-5,5 bar (80 psi)
- Convertitore generico tipo K 0-1250 °C
- Che si tratti di una schermata iniziale personalizzata o di una selezione tra diversi widget, rendi il display unico! È possibile personalizzare un totale di dieci pagine di visualizzazione.
- CANchecked può visualizzare fino a otto pagine e accedere a un massimo di 64 sensori del veicolo. Utilizza i pulsanti laterali o la manopola rotante opzionale per navigare tra le pagine. Hai bisogno di ulteriori opzioni di personalizzazione? Puoi personalizzare le visualizzazioni sul display MFD15 regolando la grafica, i sensori e i widget tramite Wi-Fi Connect e il tuo smartphone.
- CANchecked MFD15 GEN 2 OBD2 OLED Multidisplay
- Guida rapida
- Connettore B (6 pin)
- Connettore C (12 pin)
- Cavi di collegamento pre-crimpati da 20 cm per alimentazione, bus CAN, ingressi analogici, 5V e massa del sensore.
- Spilli auto-crimpanti
- due resistori da 1 kΩ (per il pull-up dei sensori NTC)
- Manopola rotante (La manopola rotante, già presente sul modello MFD15 Gen1, è ora disponibile solo come optional. Può essere utilizzata se i pulsanti frontali del display sono difficili da raggiungere o se si preferisce questo metodo di funzionamento. Si collega tramite plug and play direttamente al connettore B sul retro del display. Grazie al cavo lungo 50 cm, può essere posizionata in modo flessibile all'interno del veicolo).
- Una vasta gamma di sensori, come quelli per la temperatura dell'olio e dell'acqua, la pressione di sovralimentazione, la pressione dell'olio e del carburante, ecc...
- Ulteriori integrazioni specifiche per il veicolo
L'intervallo di temperatura del display va da -10 °C a 70 °C.
È necessario un alimentatore da 12 V; l'alimentazione a 5 V è opzionale.
FAQ
Il display si surriscalda nel condotto di ventilazione?
- No. Gli schermi sono sempre protetti dal calore che fluisce attraverso le fessure di ventilazione.
La bocchetta di ventilazione funziona anche con un display installato?
- Sì, certo. Sviluppiamo costantemente soluzioni di ventilazione in cui il flusso d'aria continua a passare attraverso il display tramite appositi tunnel.
Posso modificare l'aspetto del display, delle unità di misura e delle scale?
- Sì! Grazie alle diverse opzioni di impostazione, inclusa la possibilità di caricare la propria grafica, è possibile personalizzare l'annuncio.
Posso utilizzare ingressi analogici?
- Sì, sono presenti 6 ingressi analogici. Questo permette di misurare pressioni, temperature, ecc. Possiamo anche creare pacchetti completi personalizzati in base alle vostre esigenze!
A quali dati della centralina può accedere CANchecked?
Di default, forniamo un file TRI preconfigurato con il display. Tutti i sensori interrogati sono definiti qui, ad esempio:- Temperature: temperatura dei gas di scarico, temperatura del liquido di raffreddamento del motore, temperatura dell'olio, temperatura dell'aria aspirata, temperatura ambiente, temperatura del carburante, temperatura dell'olio del cambio DSG.
- Pressioni: pressione di sovralimentazione, pressione ambiente, pressione del carburante, pressione della pompa di alimentazione
- Lambda / Miscela: Valore lambda, fasatura dell'iniezione, controllo lambda a breve termine, controllo lambda a lungo termine
- Altro: regime del motore, massa d'aria (g/s), velocità del veicolo, angolo della valvola a farfalla, angolo di accensione totale, riduzione dell'angolo di accensione per cilindro, frequenza degli impulsi N75 in %, tensione al terminale 30, livello dell'olio, coppia, trasmissione...
- Se mancano dei valori, possono essere facilmente aggiunti.
Posso personalizzare l'aspetto della grafica dell'indicatore di pressione del turbo per adattarla al mio veicolo?
- È possibile utilizzare il software di configurazione del display online CANchecked (DSS) per caricare la propria grafica. I file grafici devono essere nel seguente formato:
- Dimensioni: 128 x 128 pixel.
